随着集成电路技术不断发展，对半导体器件性能的要求也日益提高。在芯片制造的各个环节中，工艺过程可能引入各类导致良率下降和电学性能降低的杂质，这些杂质通常被称为“工艺沾污”。沾污的存在极易在芯片中形成缺陷，进而导致晶圆上的芯片无法通过最终的电学测试。
因此，识别并消除各工艺步骤中可能产生的缺陷，从而提升晶圆器件的良率与性能参数，已成为湿法清洗工艺中需要重点研究和攻克的核心问题。
晶圆表面的污染物通常以原子、离子、分子、微粒或薄膜等形式，通过物理吸附或化学吸附附着于晶圆表面或其自身氧化层中。晶圆清洗是指在集成电路制造过程中，采用化学或物理方法，去除晶圆表面的污染物及氧化层，使其达到工艺要求的洁净度的过程。晶圆清洗的核心原则是：在彻底去除各类污染物的同时，确保晶圆本身不受损伤。
1）金属污染物
在半导体制造过程中，金属污染物对器件性能与可靠性构成严重威胁。由于金属离子在半导体材料中具有较高的迁移率，一旦进入晶圆内部，会在整个结构中扩散，进而显著损害器件的电学性能与长期稳定性。若金属污染物在界面处形成缺陷，会在后续氧化、外延等高温工艺中导致PN结漏电加剧、少数载流子寿命降低，最终造成芯片成品率下降。
金属污染物的来源主要包括以下几类：
晶圆衬底在前期加工中残留的金属颗粒；
来自工艺环境（如空气、人员、设备）的外来金属污染物；
工艺化学品与输送管道、存储容器发生反应导致的金属溶出；
离子注入、干法刻蚀、金属互连等制造工艺中引入的金属沾污，例如金属化工艺中难以完全避免的金属残留。

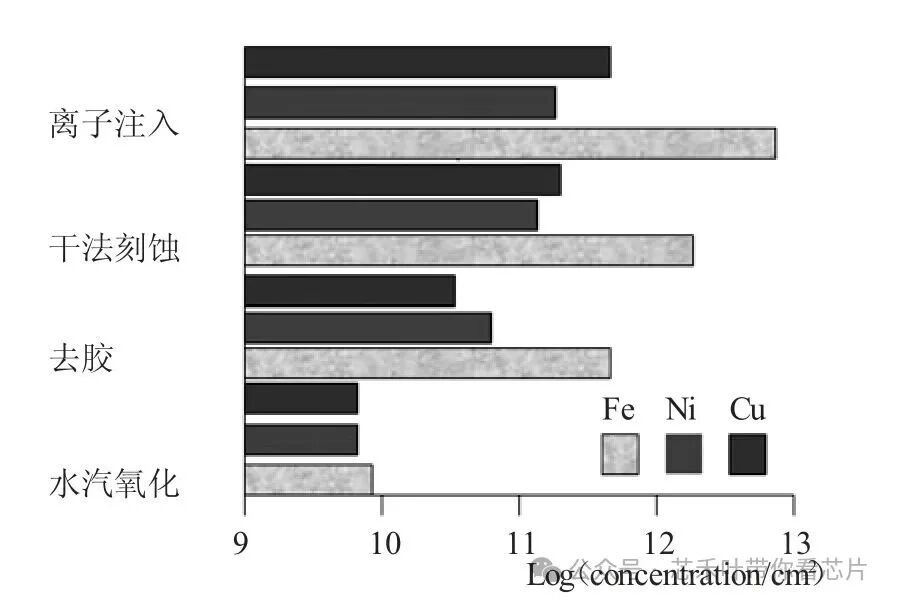

下图展示了不同工艺环节可能引入的金属污染物数量及其影响趋势。
图不同工艺过程引入的金属污染数量
2）表面水痕
晶圆表面的水痕是在湿法清洗后，由于干燥不彻底导致表面残留水分形成水滴，并与硅基体在水中发生氧化反应生成二氧化硅，进一步转化为偏硅酸残留于表面，呈现为颗粒状痕迹。水痕会影响后续刻蚀工艺的均匀性，甚至导致局部图形失效，从而降低器件良率。因此，湿法清洗后的晶圆必须彻底干燥，确保表面无水痕残留，方可进入下一道工序。
目前常用的干燥方法主要有以下三种：
旋转干燥：通过晶圆高速旋转产生离心力去除表面水分，并辅以氮气吹拂加速干燥，适用于表面平整的晶圆。
Marangoni干燥：利用异丙醇与去离子水之间的表面张力差，使晶圆表面水分在界面张力梯度作用下回流至液槽，实现干燥。
热异丙醇雾化干燥：将加热加压的异丙醇雾化，并在热氮气携带下深入器件微结构沟槽，置换并去除沟槽内的残留水分，特别适用于高深宽比结构的干燥。
当检测中发现水痕时，可根据其氧化硅成分特性，选用对氧化硅具有一定刻蚀选择性的化学试剂进行返工清洗，在去除水痕的同时避免损伤晶圆表面其他结构。此外，还可采用热磷酸对晶圆表面进行化学处理，进一步减少水痕缺陷。
晶圆表面的颗粒污染是最常见的缺陷类型之一，可能导致电路短路或开路，并引发二次沾污，严重影响产品良率。因此，有效去除颗粒是提升晶圆良率的关键环节。在半导体制造中，通常要求残留颗粒尺寸小于最小器件特征尺寸的一半，以确保工艺可靠性。
颗粒污染主要来源于以下几方面：
洁净室环境中悬浮的微粒；
生产设备运转过程中产生的磨损颗粒；
工艺所用的超纯水、气体及化学品中引入的颗粒；
晶圆衬底在加工过程中残留的污染颗粒。
颗粒的去除主要基于以下四种机理：
溶解于清洗液
氧化分解
颗粒与硅片表面之间形成电性排斥
对硅片表面进行轻微腐蚀，使颗粒脱落
目前业界常用的颗粒去除方法主要有以下两种：
SC-1清洗：采用氨水-双氧水混合溶液，主要用于去除外延工艺后附着在晶圆表面的颗粒。其作用机理是通过氧化和轻微腐蚀实现颗粒剥离。
超声清洗：利用超声波在液体中传播时产生的空化效应与声流作用，削弱颗粒在晶圆表面的吸附力，使其易于被清洗液带走。该方法对微细颗粒去除效果显著，广泛应用于前道清洗工艺中。
4）有机污染物
通常以薄膜形式吸附在晶圆表面，不仅自身可能对器件性能产生不良影响，还会阻碍后续清洗液与晶圆表面的有效接触，从而干扰其他污染物的去除效果。因此，在清洗工艺流程中，去除有机污染物通常是首要步骤。
有机污染物的主要来源包括：
人体污染：操作人员的皮肤油脂、皮屑等；
环境引入：洁净室空气中可能存在的有机蒸汽、微量挥发物；
工艺材料：生产过程中使用的机械润滑油、清洁剂、溶剂、硅脂、光刻胶及其残留物；
光刻工艺残留：光刻胶未完全去除的残余，尤其在图形化工艺后较为常见。
目前常用的有机污染物去除方法主要包括：
SPM溶液清洗：采用硫酸-双氧水混合溶液，通过强氧化与磺化作用，能有效分解和去除大部分有机污染物，是湿法清洗中常用的有机清洗步骤；
紫外线/臭氧干法清洗：利用紫外光激发臭氧产生高活性氧自由基，氧化分解表面有机污染物，适用于不耐湿法或需低温处理的工艺环节。
以上方法可单独或组合使用，以确保在后续清洗和工艺步骤前，晶圆表面达到所需的洁净度要求。
