半导体制造主要分为硅片制备、晶圆制造、封装测试三大环节，各环节均对应专用生产与检测设备。当下制程工艺日趋精密复杂，行业对半导体检测设备的性能要求持续升级。
半导体检测设备主要用于芯片性能测试与缺陷筛查，整体分为晶圆制造检测、封装测试检测两大类。
晶圆制造检测涵盖物理形貌与功能参数验证，能够有效提升良品率、控制生产成本、强化产业竞争力。该类设备分为量测设备与缺陷检测设备：量测设备包含膜厚检测、关键尺寸量测、套刻误差检测等机型；缺陷检测设备则包含图形 / 无图形晶圆检测、电子束检测、宏观缺陷检测等品类，设备体系繁杂、工艺门槛较高。
晶圆检测位于封装测试前端，是半导体制造的关键工序。依托测试机、探针台等核心设备，完成晶圆电学参数与芯片功能测试，筛选失效晶粒。提前剔除不良芯片，可避免无效封装，降本增效。
晶圆检测产业链冗长、工艺复杂，下游以封测企业为主。其中，ATE 测试机与探针台，是半导体检测设备的核心关键装备。
1）晶圆检测流程
在晶圆制造完成之后、进入封装之前，需对产品性能与质量进行严格检验。整个检验流程以封装测试为分界，通常划分为晶圆检测与成品检测两大部分。
晶圆检测（Circuit Probing, CP）是在划片前对晶圆上的每一颗芯片进行电性测试，其测试数据能为后续改进设计、制造及封测工艺提供关键依据，有助于提升整体良率。
无论是晶圆检测还是成品检测，要完成对芯片功能与性能的验证，都必须包含以下两个核心步骤：
电气连接：将芯片引脚与测试机的相应功能模块相连；
信号测试：通过测试机向芯片施加输入信号，并检测其输出响应，据此判断芯片是否符合设计规格。

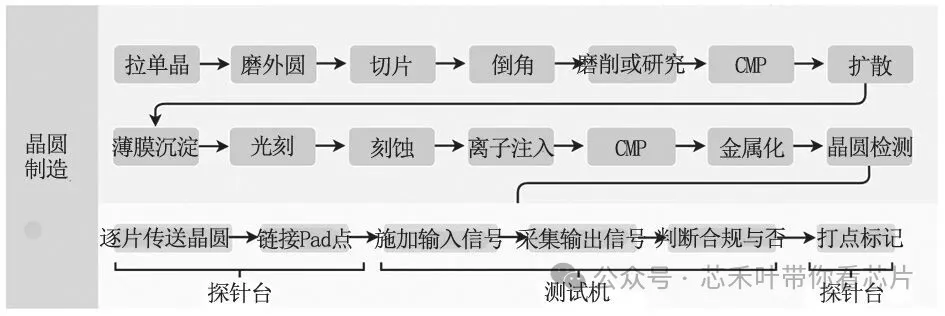

具体的晶圆检测流程（见图1）主要包括以下环节：
定位与连接：探针台将晶圆自动传送到测试位，通过探针和专用连接线，将芯片的焊盘与测试机功能模块连通；
信号施加与采集：ATE测试机向芯片输入测试向量，并采集输出信号，在不同工作条件下验证芯片功能与性能是否达标；
结果标记与图谱生成：测试结果通过通信接口传送回探针台，探针台据此对芯片进行墨点标记，并生成反映晶圆上各芯片测试状态的晶圆Map图。
图晶圆检测流程图
在晶圆检测流程中，核心设备包括自动化测试系统与探针台，二者协同完成对芯片性能的评估。其中，ATE测试机是整个检测体系的核心，承担着信号施加、响应采集与性能判定的关键任务。据SEMI统计，2018年国内ATE测试机在检测设备市场中占比高达63%，远高于探针台的15%，进一步突显了其在晶圆检测中的主导地位。
ATE测试机通过计算机系统实现全自动测试控制，可快速完成电路功能验证及直流/交流参数测试，显著提升检测效率并降低测试成本。其测试内容覆盖功能测试、静态与动态参数测试等多个方面。根据下游应用的不同需求，ATE测试机可分为多个专用类型，主要包括：
探针台则主要承担晶圆的输送与精确定位任务，实现晶圆的自动上下料、对中、对准与位置调整，确保探针卡上的探针能够精准接触晶圆上每一颗芯片的焊盘，为电性测试建立稳定的物理连接。根据测试环境与功能需求，探针台可进一步分为高温探针台、低温探针台、射频探针台、液晶显示驱动探针台等多种类型，以适应不同工艺条件和芯片特性的测试需求。
