过去很多高端封装依赖有机基板、硅中介层、ABF载板等材料体系。
但随着AI芯片越来越大、I/O数量越来越多、功耗越来越高、封装尺寸越来越大，传统基板材料逐渐遇到瓶颈。
尤其是AI训练芯片和高性能计算芯片，不再是一颗小芯片单独工作，而是多个逻辑芯片、HBM、高速互连结构一起封装在一个系统里。
这时候，封装基板要承担更多任务：
它要支撑更大的封装面积；
要承载更高密度互连；
要控制翘曲；
要保证信号完整性；
要支持更高供电效率；
还要在热、机械可靠性和量产成本之间取得平衡。

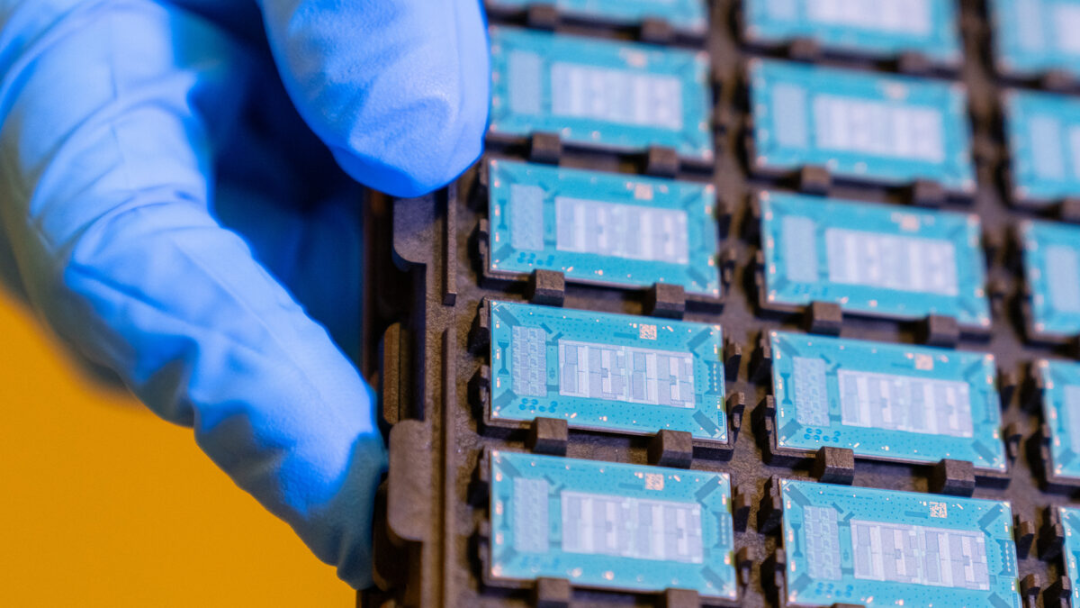

玻璃基板之所以被看好，是因为它具有一些天然优势。
比如尺寸稳定性好、表面平整度高、热膨胀特性可设计、适合大面积加工、在高频信号和高密度互连方向有潜力。对于未来超大尺寸封装和高密度Chiplet互连来说，玻璃可能成为一种重要候选材料。
但玻璃基板不是简单拿一块玻璃来做封装。
真正难的是：你要在玻璃上打孔、金属化、布线、堆叠，还要让它在封装工艺、可靠性测试和量产环境中稳定工作。
这就引出了一个核心技术：TGV。

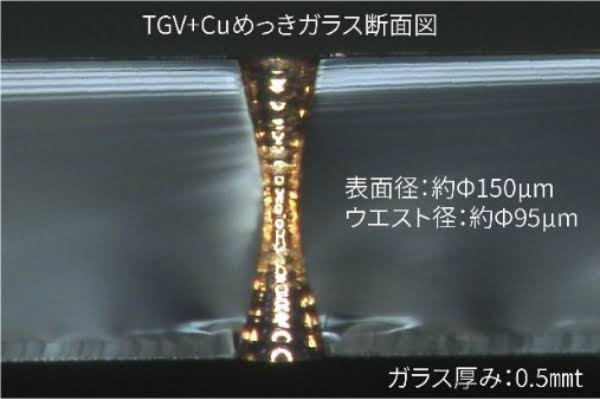

TGV，全称是Through Glass Via，也就是玻璃通孔。
你可以把它理解为在玻璃基板上做出微小通孔，然后通过金属化，把玻璃两侧的电路连接起来。
在先进封装中，垂直互连非常重要。
如果只有平面布线，互连密度和系统集成能力会受到限制。通过TGV，可以在玻璃基板中实现上下层连接，为高密度封装提供更多布线和互连空间。
但TGV并不好做。
首先是打孔难。
玻璃硬而脆，微孔加工很容易出现崩边、裂纹、锥度不均、孔壁粗糙、孔径一致性差等问题。对于半导体封装来说，这些都可能影响后续金属化和可靠性。
其次是金属化难。
孔打出来只是第一步，真正要变成互连结构，还要在孔壁上沉积金属层，再通过电镀或其他方式形成可靠导通。孔壁附着力、覆盖率、空洞、裂纹、应力，都会影响最终可靠性。
再次是多层互连难。
玻璃基板不是只做一个孔就结束，而是要和RDL、多层线路、芯片贴装、封装结构结合。布线精度、层间对准、绝缘可靠性、热机械匹配，都要一起考虑。
所以TGV不是一个单点工艺，而是一整套从玻璃加工到金属互连的工艺平台。
这也是Intel与蓝思科技合作值得关注的原因。
Intel有先进封装和芯片架构能力，知道未来AI和数据中心芯片需要什么样的封装互连；蓝思科技则在玻璃材料、精密激光加工和规模制造方面有长期积累。
一个知道“芯片封装需要什么”，一个擅长“玻璃材料怎么加工和量产”。
这正是玻璃基板先进封装需要的组合。
Intel本身就是先进封装的重要玩家。
它有EMIB、Foveros等封装技术积累，也一直在强调先进封装对于未来AI和高性能计算的重要性。
现在AI芯片的发展，已经不是单纯靠前道制程缩小就能解决全部问题。
单颗芯片越来越大，成本越来越高，良率压力越来越大。于是行业开始转向Chiplet，把不同功能芯片拆开，再通过先进封装重新组合起来。
但Chiplet越多，封装里的互连就越重要。
芯片之间要高速通信；
HBM要和逻辑芯片紧密连接；
电源要稳定送到大芯片系统里；
散热要跟得上；
封装尺寸还可能继续变大。
这时候，封装基板就不再是简单承载结构，而是系统性能的一部分。
Intel探索玻璃基板，本质上是在为未来更大规模、更高密度、更高效率的封装平台寻找材料和制造路径。
如果未来玻璃基板能够在高密度互连、低翘曲、大尺寸面板加工、供电效率等方面形成优势，它可能会成为AI封装的重要底层材料之一。
当然，这并不意味着玻璃基板马上就会取代现有ABF载板或硅中介层。
产业切换不会这么快。
玻璃基板仍然要经过长期验证，包括工艺良率、可靠性、成本、设备兼容性、供应链成熟度和客户导入。
所以这次合作更像是一个技术路线卡位，而不是立即量产的宣告。
