510 这个数字反复出现，很多人因此形成一个印象：玻璃基板的面板，早晚会一路放大到 750 毫米、800 毫米，面积越大，摊薄成本越多，跑得越快的人越划算。

这个印象错在把放大当成了等比例。边长翻一倍，面积是四倍，但翘曲的驱动力也是四倍起步，而且还会叠加。这篇说清楚一件事：面板级封装从 300 毫米圆片走向 510×515 毫米方板，收益是线性的，代价是平方的。尺寸本身，正在变成一条需要被单独决策的技术路线。

先承认收益。300 毫米晶圆是圆的，做方形封装芯片时，圆片四角的面积用不上。多方测算里，超大封装下圆片的有效利用率约 45% 到 65%，换成 510×515 毫米的方形玻璃面板，利用率能到 81% 以上，台积电 CoPoS 方案的口径是 81%。同一批次的产出面积，相当于 12 英寸晶圆的 4 到 8 倍。

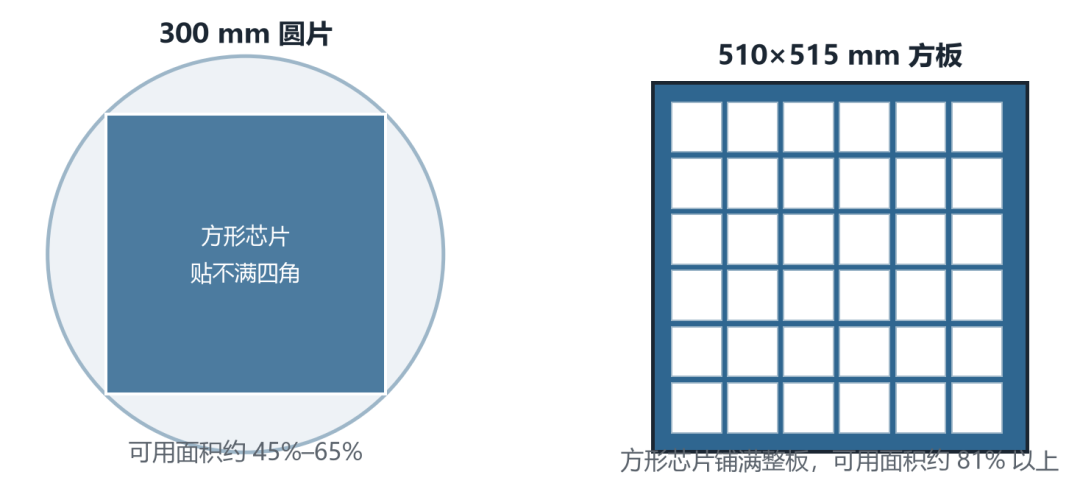

圆片与方板的面积利用率对比自制示意图。300 毫米圆片贴方形芯片四角用不上，510×515 毫米方板可满铺

这里还有一个容易被跳过的前提：玻璃基板之所以能走面板级，是因为玻璃本身可以做成大板。硅中介层受限于圆晶，12 英寸是天花板；有机载板受限于树脂的收缩率，一般也做不大。玻璃原片在显示行业里已经成熟到 G8.5、G10.5 的世代，一张原片动辄两三米见方，切出 510 毫米的半板毫不费力。所以"化圆为方"对玻璃而言，是把显示行业几十年的成熟产能，平移到一个新的半导体场景里，这是它区别于硅和有机材料的根本优势。

所以放大是对的。问题只在于，放大不是免费的。

玻璃基板的面板，不是一整块玻璃，是玻璃芯、铜布线层、有机绝缘层、塑封料一层层叠起来的复合板。这几样材料的热膨胀系数差得很远：硅约 2.6 ppm/℃，铜约 16 到 17 ppm/℃，有机介电层能到 30 到 60 ppm/℃，塑封料过了玻璃化温度还会从十几 ppm 跳到四五十 ppm。升温降温的时候，各层膨胀收缩的幅度不一致，整块板子就会弯。

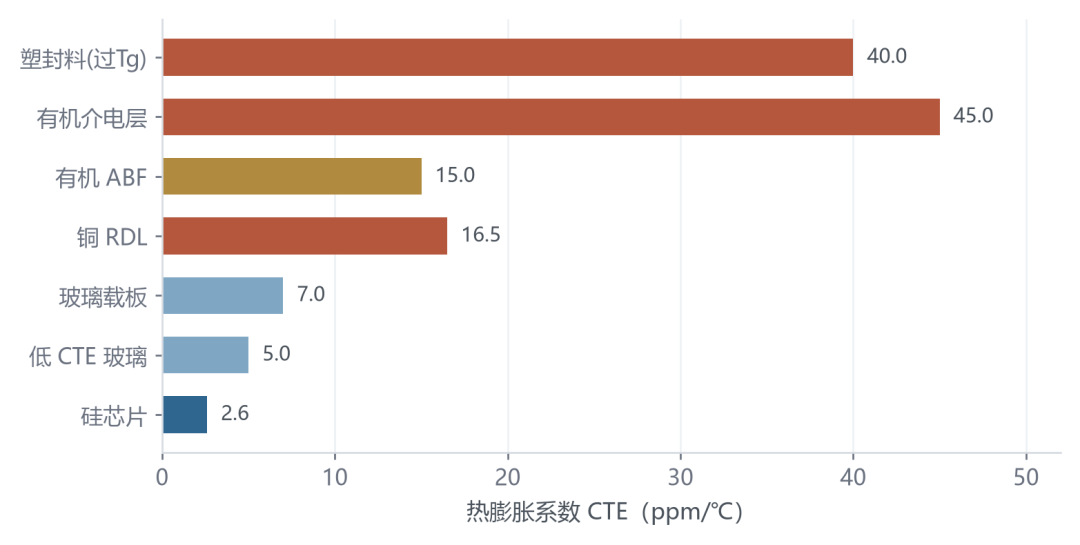

面板级封装各层材料的热膨胀系数差异自制示意图。据公开材料物性数据整理，塑封料数值为过玻璃化温度后的典型区间

薄板力学的结论给得很直接：翘曲位移量 w，正比于热膨胀系数差、温差的乘积，再乘上特征边长 L 的平方，除以厚度 t。也就是说，w ∝ L²。边长从 300 毫米翻到 600 毫米，其他条件不变，翘曲的驱动力不是翻倍，是四倍。

这是"不是等比例放大"的物理来源。面积和成本是 L² 的关系，翘曲的驱动力也是 L² 的关系，两者同阶，放大带来的收益，刚好被放大带来的风险吃掉。如果再把 RDL 层数增加、厚度减薄这两件事叠上去，翘曲还要继续恶化。行业把这道墙叫翘曲墙，它不拦小尺寸，专拦大尺寸。

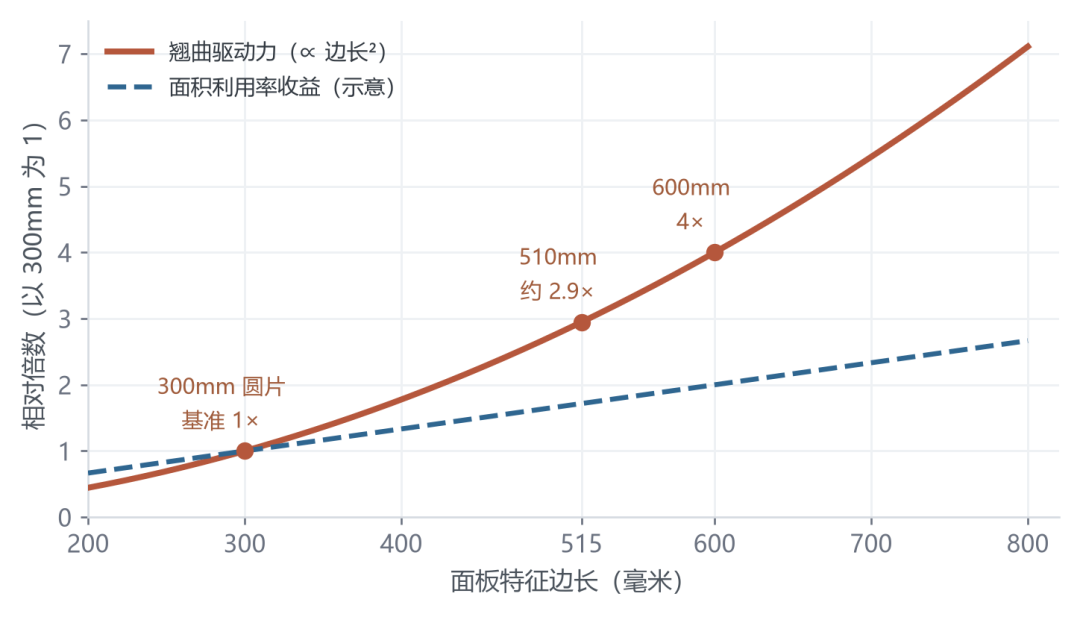

翘曲驱动力随面板边长的平方增长自制示意图。以 300 毫米圆片为基准 1 倍，边长拉到 510 毫米约 2.9 倍，拉到 600 毫米为 4 倍，模型为薄板力学近似 w ∝ L²

用一个具体数字感受一下这个平方的威力。假设一块面板在 300 毫米边长时翘曲量是 100 微米，材料和温差都不变，只是把边长拉到 600 毫米，翘曲量就奔着 400 微米去了。而高分辨率步进曝光机的焦深往往只有几微米，面板局部起伏一旦到百微米级，曝光图案就失焦，线宽模糊、微孔打不穿，甚至金属短路。更麻烦的是搬运：严重下凹或者上凸的面板，真空吸盘吸不住，机械臂抓取会掉板破片。翘曲一旦失控，不是良率降几个点的问题，是整条产线能不能转起来的问题。

这也解释了为什么面板级的门槛不在"能不能做出来"，而在"做大之后还平不平"。做成一张 510 毫米的玻璃板容易，让它在几百次高低温循环之后还平得像一块镜面，是另一回事。

既然越大越难，为什么行业还是选了 510×515 这个数字？答案在显示面板的历史里。

510×515 毫米，是 G8.5 世代面板产线的半板尺寸。显示行业做了几十年的大尺寸玻璃，G8.5 一代的切割尺寸、搬运夹具、曝光设备、清洗槽体，都是按这个尺寸调的。把玻璃基板做到 510×515，意味着可以直接复用一整条已经折旧完、工艺成熟的显示产线的部分能力，而不是为半导体封装单独造一套。

所以 510×515 是一个历史惯性与工程现实妥协出来的数字，不是纯技术最优。它够大，能补面积利用率的账；又不至于大到必须为翘曲另起一套。

再往上走，各家选的尺寸就开始分化。

注意到没有，越是大尺寸，对应的大多是 PMIC、射频、MCU 这类成熟工艺的芯片，而不是 AI 大芯片。这里面的规律是：AI 芯片对 RDL 线宽线距的要求是 1 到 10 微米，翘曲稍有失控就前功尽弃，所以 AI 的玻璃面板反而停在更保守的尺寸上；而 PMIC、射频这些对线宽要求宽松到 10 到 20 微米的芯片，才敢在 600 毫米以上的大板上先跑。尺寸越大，对精度的容忍度要求越低，这个规律反直觉，但很硬。

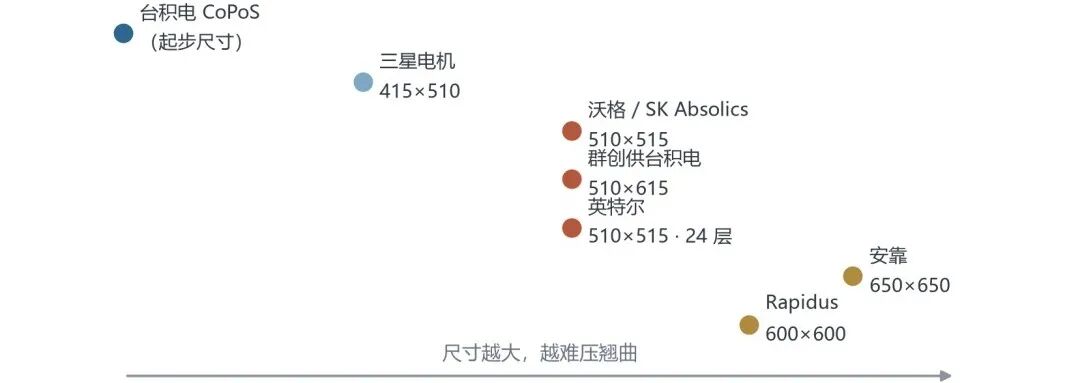

各家面板级尺寸分布自制示意图。据 TrendForce 2026 年 5 月统计与各公司公开信息整理，各家处于不同验证或量产阶段，不能横向比较成熟度

尺寸本身成了竞争的维度。小尺寸好控翘曲、好保良率，但面积利用率低、成本摊不下去；大尺寸成本优势大，但翘曲、精度、良率三座山都要翻。没有一家敢说越大越好，每一家选的都是自己工艺能力能压得住的最大面积。这句话反过来也成立：尺寸上限，等于翘曲控制能力的上限。

压翘曲的第一条路，是把玻璃的膨胀系数调到和硅一样低。有机 ABF 基板的 CTE 在 14 到 17 ppm/℃，和硅差四倍以上，这是传统载板大尺寸翘曲的根源。玻璃的好处是配方可调，肖特这类厂商的半导体玻璃面板，CTE 能做到 3 到 8 ppm/℃，主流适配硅的档位是 3.2、3.3、5.0、7.2 ppm/℃。低 CTE 玻璃配硅，能从源头把温差应力砍掉一大半。

代价同样清楚。低 CTE 的超薄玻璃更脆，打 TGV 孔的时候微裂纹风险上升。行业口径里，这一路线的量产良率目前只有 65% 到 82%，成本还比普通方案高 30% 到 50%。材料这张牌，是拿良率和成本去换翘曲，不是白拿的。

第二条路是让结构自己抵消自己。上下对称布线，正反两面的应力方向相反，理论上能对消。台积电的 CoPoS 就是三层结构，一层玻璃芯夹在两层积层之间，用对称性换抗翘曲。

对称结构的问题是成本。多一层对称布线，就多一层材料和工序，而且它压得住局部翘曲，压不住大尺寸面板的全局应力均匀性问题。板子大到 510 毫米以后，问题不再是某一点的应力，而是整张板上应力分布的不均匀，对称结构对这个无能为力。

第三条路是在工艺上把应力拆开。方法有好几种：临时键合和解键合，把芯片应力和面板应力分开处理；玻璃超薄化到 100 到 150 微米；应力缓冲层；RDL 先行和芯片先行的取舍。英特尔的空气隙专利是这个思路的代表，取消侧壁种子层，用低模量聚合物衬层去缓冲 CTE 应力。

芯片先还是芯片后，翘曲的机制完全不同。芯片后置的路线，RDL 先做好再做芯片贴装，塑封工序后置，累积的热应力更低，台积电 CoWoS 走的就是这条。芯片先行的路线翘曲更重，但制程简单、成本低。选哪条，本质是选用多少良率换多少成本。

三张牌都不便宜，所以行业实际的做法是三张一起打。材料把 CTE 拉低，结构把局部应力对消，工艺把全局应力拆开。这也解释了为什么玻璃基板不是买一台设备就能干的生意，它是材料、结构、工艺协同的系统工程。

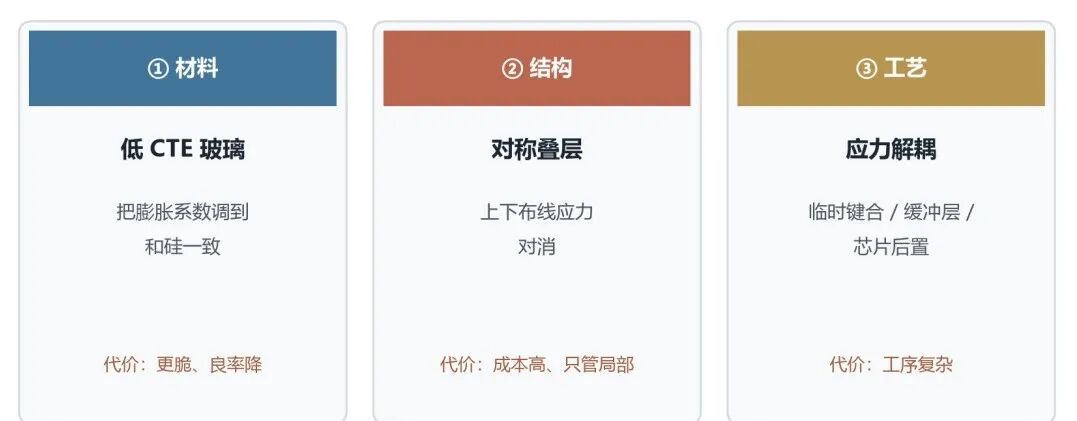

压翘曲的三张牌自制示意图。材料、结构、工艺三条路径各自的作用与代价
