晶圆正面承担器件与互连图形，背面则是制造过程中与机械手、真空吸盘、静电吸盘、腔体等频繁接触的界面。背面颗粒即使不进入正面，也可能在吸附和固定时使晶圆局部顶起或弯曲，进而造成焦平面偏移、图形变形、套刻误差和局部失焦。早期ITRS在良率增强相关内容中已把背面缺陷检测与光刻焦深联系起来，说明背面质量会直接进入正面光刻窗口。

在光刻工艺中，晶圆完成软烘后、进入扫描曝光机前，还要经过接口模块处理，其中包括晶圆智能扫描、晶圆边缘曝光、背面处理和浸没后冲洗等环节。BST即Back Side Treatment，也称背面处理或背面清洗，用于去除并整平晶圆背面的异物。随着技术节点推进，晶圆背面颗粒会在曝光时被夹在工件台与晶圆之间，使晶圆表面局部凸起；32nm节点关键层焦深约100nm，20nm节点关键层焦深约60nm，凸起高度可能超出焦深范围并形成热点。若颗粒残留在工件台上，还可能污染后续曝光晶圆，形成卡盘污染点。因此，32nm技术节点以后，匀胶显影机中增加了背面清洗单元，使晶圆在送入光刻机曝光前先完成背面清洗。

晶圆背面缺陷主要包括颗粒污染、残留物附着和机械划痕。颗粒和同心环状划痕可由晶圆传输机械臂、真空卡盘以及化学机械抛光工艺引入；残留污染物可来自不必要薄膜去除不彻底或清洁化学品使用失效；晶圆在设备间流转时还存在交叉污染风险。化学机械抛光前后，晶圆背面聚焦点的分布会发生变化，说明相关工艺环节与背面污染存在关联。在金属污染控制方面，背面清洗要清除金属污染物和颗粒，使晶圆以较佳状态进入光刻机，避免因背面缺陷导致设备停机；随着工艺进步和金属层增加，背面清洗的重要性及步骤数量也会增加。

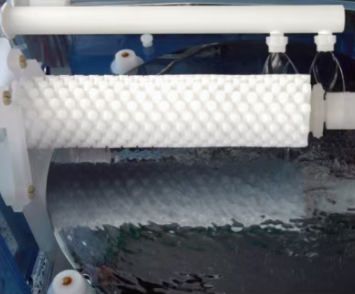

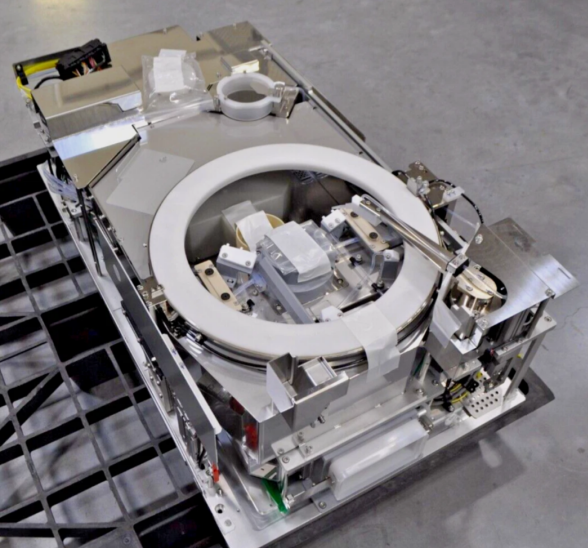

BST单元中，杯体、接触垫和喷嘴固定为一体，可整体前后移动；转台能在原位旋转，周围三个顶针可上下运动以承载晶圆，刷子既可转动也可左右摆动。工艺将晶圆背面划分为不同区域依次处理：先清洗中心区域，再清洗非中心区域，随后进行边缘清洗，最后高速甩干。中心清洗时，顶针承接晶圆后下降，使晶圆置于接触垫上，接触垫开启真空吸附固定晶圆，罩杯与晶圆整体后移使中心区域对准刷子，喷嘴喷淋清洗液，刷子旋转并摆动完成清洗。非中心清洗时，接触垫解除真空，晶圆转由转台承接并真空固定，晶圆旋转，刷子继续旋转和摆动，并与晶圆边缘保持约2至3mm间距。边缘清洗时，边缘喷嘴开启，刷子移动到晶圆边缘，清洗液在离心力作用下甩离晶圆。刷子清洗一定数量晶圆后会磨损，需定期更换并调整其与晶圆背面的接触强度。

工艺控制与背面清洗的演进

背面清洗需要在去除污染与避免损伤之间取得平衡。物理力过强可能造成微划伤、颗粒再沉积或薄弱结构损伤；化学液过激可能带来腐蚀、材料损失或表面粗糙度变化；干燥控制不当可能留下水印、干燥斑或有机残留。量产中还需通过颗粒检测、表面状态检测、缺陷关联以及统计过程控制和先进过程控制，监控喷嘴、刷子、化学液浓度、干燥气流等设备状态。随着三维集成电路、硅通孔、晶圆键合、芯粒集成、高带宽存储和背面供电网络等发展，晶圆背面不再只是承载面，而可能成为互连、散热、供电和堆叠可靠性的关键界面，背面清洗也随之与下一代器件结构和先进封装路线共同演进。另有背面抛光清洁方案采用去离子水机械抛光，可使晶圆背面颗粒数量减少约60%，但会导致晶圆局部曲率显著增加，其对光刻套刻精度的影响仍需进一步研究。
