提起PCB电路板，多数人只觉得它是电子产品里一块普通的绿色底板，廉价又普通。但随着AI算力产业爆发，原本不起眼的电路板正在迎来价值巨变。

在电子行业里，PCB是最不起眼却又不可或缺的存在。

手机、电脑、家电、工控设备，所有电子产品都离不开这块带铜线的绿板。在大众印象中，它技术简单、遍地可做、利润微薄，只是低端加工制造业的普通耗材，长期处于电子产业链的底端。

但从2026年开始，这个延续几十年的固有认知，正在被AI彻底打破。

当下普通消费电子市场持续平淡，传统电路板订单稳定、利润微薄，行业内卷严重。可适配AI服务器、高速交换机、超算集群的高端PCB，却订单饱满、价格走高，和普通板材走出了完全不同的行情。

不难看出，AI不是简单带火了PCB行业，而是精准拉高了高端算力板材的价值，彻底改写了电路板的产业定位。

传统PCB：陷入低价内卷的普通耗材

过去的PCB，之所以一直被贴上“低端制造”的标签，核心原因就是门槛太低、同质化太强。

传统电路板主要服务手机、家电、普通电脑等消费产品，大多采用通用FR-4板材，生产工艺成熟、设备通用，中小厂商都能批量生产。市面上的普通电路板功能、品质差距极小，几乎没有技术差异。

没有技术壁垒，行业竞争就只剩价格战。厂商只能靠规模化量产压缩成本、低价抢单，长期维持薄利状态。

更关键的是，传统PCB完全依附消费电子行业，没有独立的发展逻辑。市场需求跟着用户换机节奏起伏，行情完全被动跟风，长期没有溢价空间，这也是电路板行业常年不被看好的核心原因。

电路板从配件变成算力核心

AI时代的到来，彻底颠覆了PCB的需求逻辑，让它从“附属配件”升级为“算力核心底座”。

普通电子设备，信号传输速度慢、功耗低、干扰小，普通板材完全够用，PCB只负责简单连通电路，作用可有可无、可替代性极强。

但AI服务器的工作模式完全不同。大模型训练、海量数据实时吞吐、高频并行运算，对设备的传输速度、稳定性、抗干扰能力提出了极致要求。一旦信号损耗过大、传输不稳定，就会出现数据丢包、算力卡顿，直接影响AI运行效率。

这就带来了最直观的变化：AI专用PCB，全方位升级了硬件标准。

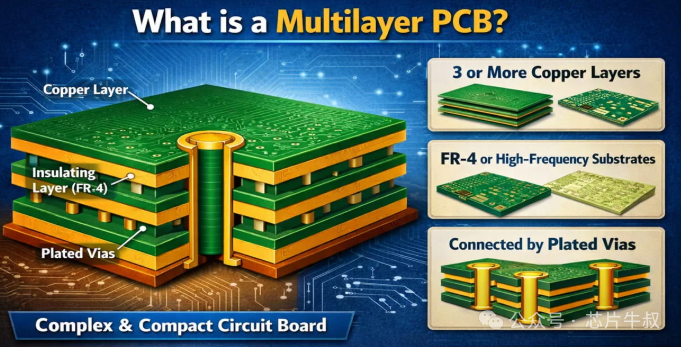

层数上，普通板材多为4至16层，AI算力板普遍做到20层以上；材质上，放弃通用板材，改用低损耗特种材料，大幅降低信号衰减；工艺上，采用微米级精密布线、精准阻抗管控，适配超高速信号传输。

随之改变的还有需求主体。以往买电路板的是普通消费者，看重低价；如今高端PCB的采购方，是各大云厂商、科技巨头，优先看重稳定性和性能，对价格并不敏感，为高端板材提供了稳定的增量需求。

高端板材彻底告别内卷

传统PCB之所以内卷严重，是因为低端产能可以无限复制，人人都能做、供给过剩。但AI高端PCB，筑起了极高的行业壁垒，彻底告别了低价竞争。

材料层面，AI板材需要专用低损耗基材、高端铜箔，原材料产能有限、认证严格，无法随意扩产；工艺层面，高层堆叠、精密蚀刻、背钻降噪等工序，对设备和技术经验要求极高，中小厂商根本无法达标；客户层面，AI供应链认证周期长达数年，准入门槛极高，行业格局十分稳定。

这也让PCB行业形成明显分化：低端板材依旧内卷薄利，AI高端板材稀缺溢价，彻底走出了独立的高价值赛道。

从随行就市到稳定长单

传统PCB生意最大的痛点就是不稳定，订单随市场波动、价格透明、利润被动，厂商只能被动跟风行情。

而AI算力产业链，彻底改变了这套商业模式。为了保障算力基建稳定落地、避免硬件断供，头部科技企业都会和厂商签订长期供货合约，提前锁定数年产能和价格，还会支付大额预付款。

这种长单模式，让高端PCB企业彻底摆脱了行情波动的影响，业绩稳定、现金流优质，彻底告别了薄利多销的低端经营模式。

理性看待：红利之下仍有边界

AI让高端PCB实现了价值跃升，但这份红利并非永久无限。当前行业的高景气，依托于全球AI算力基建的高额投入。如果未来AI应用商业化落地不及预期，大厂资本开支收紧，高端PCB的增量需求也会阶段性降温。

但不可否认的是，PCB的产业价值已经彻底重构。它不再是依附消费电子的廉价耗材，而是支撑AI产业运转的核心硬件底座。

AI带给PCB行业的，不是短期的行情暴涨，而是长期的价值重估。它终结了行业数十年的低端内卷业态，让一块普通的绿色电路板，成长为AI算力时代的核心刚需硬件。旧的低端制造时代落幕，属于高端PCB的算力新赛道，正加速崛起。
