封装好的芯片，怎么能将外面包裹的环氧树脂除去呢？想研究下芯片的结构，有什么办法吗？封装好的芯片什么样？

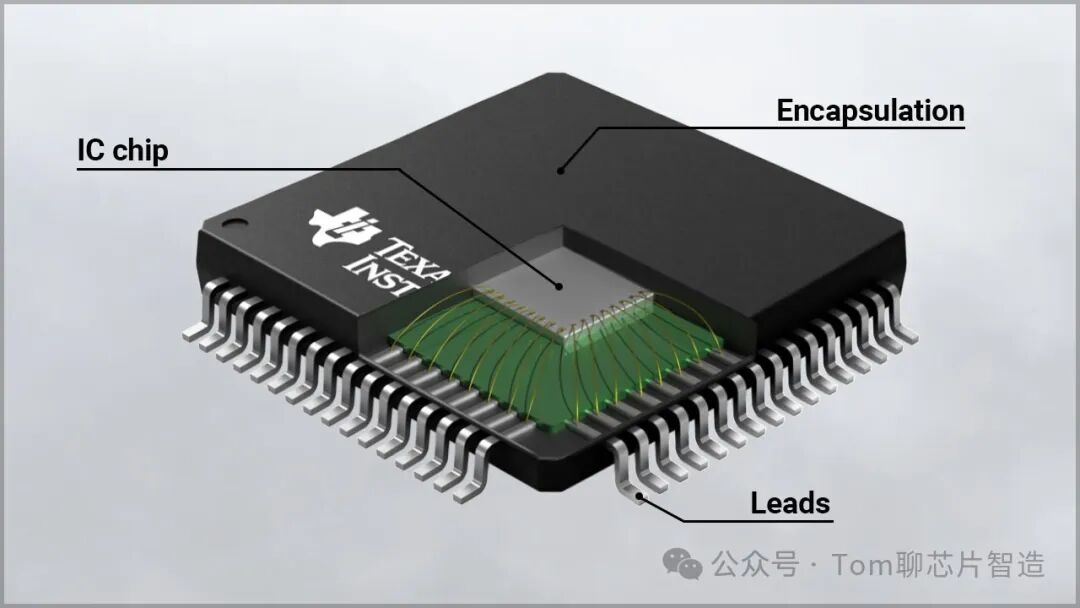

1，芯片，这个部分被封装保护起来，只有在开封芯片后才能看到。2，外壳，通常使用环氧树脂、陶瓷或金属材料作为壳体，外壳保护内部的芯片免受物理损伤、环境因素影响。3，引脚，这些引脚一端连接到芯片的PAD，另一端延伸到封装外部，用于安装到电路板上。通过这些金属引脚，芯片可以与外部电路进行电信号的传递。
1，芯片失效分析。芯片在实际使用过程中会出现故障。为了确定芯片失效的原因，工程师会对封装进行开封，

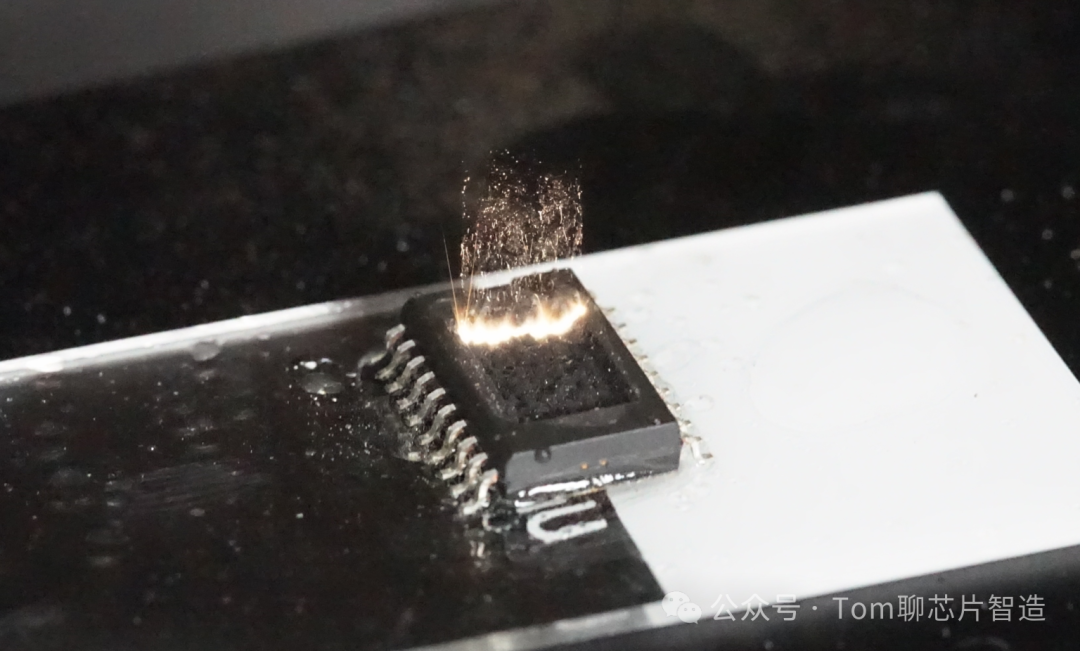

2，逆向分析。有时候对竞争对手的芯片进行开封，以研究对手芯片的设计、架构和制造工艺。化学开封：通常使用化学试剂（如发烟硝酸和浓硫酸）对封装材料进行腐蚀，去除封装层。优点是成本低，但难以精确定位。激光开封：使用激光设备去除封装材料，这种方法具有高精度和快速的特点，适合处理各种类型的金属连线如铝、铜、金线。相比化学方法，激光法更加精确，且化学品使用量较少。
