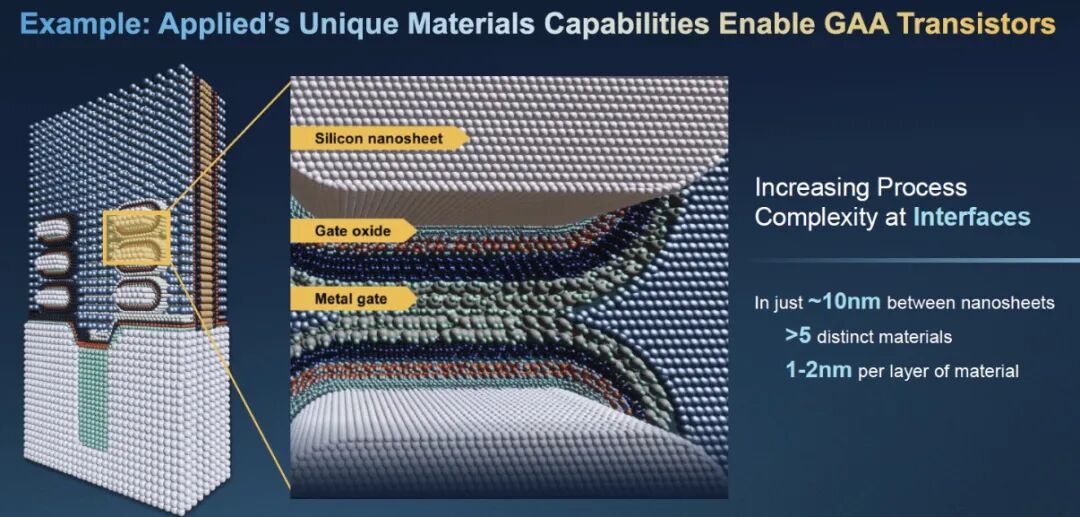

先看晶体管的进化。当架构从FinFET走向全环绕栅极（GAA），微观世界变得极其拥挤。在仅仅10纳米的垂直空间内（相当于几十个原子的厚度），工程师硬生生塞进了超过5种不同的材料：硅纳米片沟道、极薄的栅氧化层、多层功函数金属层，甚至还要加隔离层。每一层材料的厚度只有1到2纳米。这些材料像千层糕一样紧紧贴在一起，任何一层厚度偏差或界面缺陷，都会导致晶体管漏电或性能崩溃。界面工程，成了先进工艺最难啃的骨头。
天价的DRAM升级战

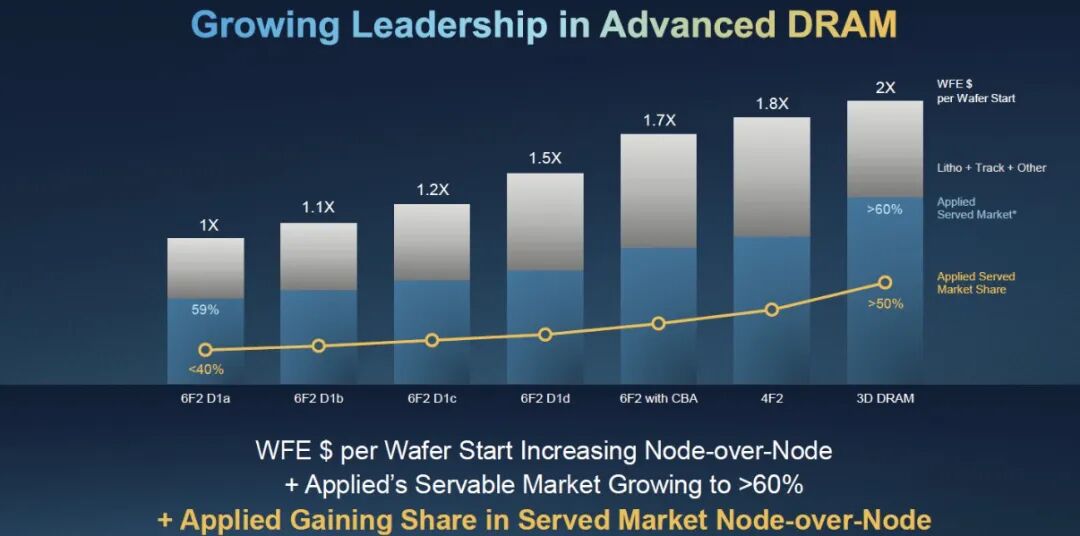

同样的“内卷”也发生在存储芯片上。为了继续微缩，DRAM架构不断演进，从传统平面结构走向带键合技术的CBA（外围电路与存储阵列），甚至向3D DRAM迈进。但代价极其昂贵。随着代际更迭，每片晶圆需要投入的设备成本（WFE）直线上升，到了3D DRAM时代，成本甚至翻倍。光刻、刻蚀加上薄膜沉积设备的疯狂堆料，让先进存储的竞争变成了资本和设备的双重较量。

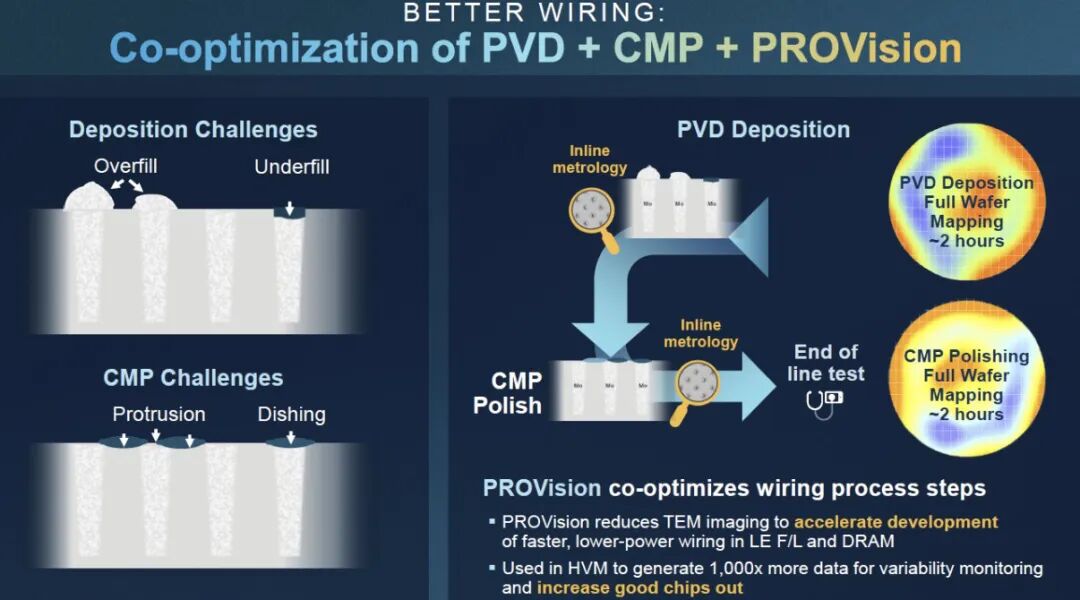

不仅前道难，后道布线也是噩梦。金属导线在沉积时，容易在顶部过度填充或在底部留下空洞；化学机械抛光（CMP）时，又容易导致金属凸起或介质凹陷。只要有一丁点不平整，后续的堆叠就会全部报废。为了解决这个难题，业界开始采用沉积、抛光和在线量测的“协同优化”方案。通过全晶圆映射技术，工程师能快速获取比传统方法多1000倍的数据来实时监控工艺变异，把布线的良率和速度同时拉满。
从10纳米内的多重材料叠层，到节节攀升的天价设备，再到对平坦度吹毛求疵的布线微操，芯片制造早已不是单一工序的比拼。它是一场材料科学、精密设备与统计量测的极限协同战。人类为了把芯片往前推进一步，正在把每一纳米的物理极限榨干。
