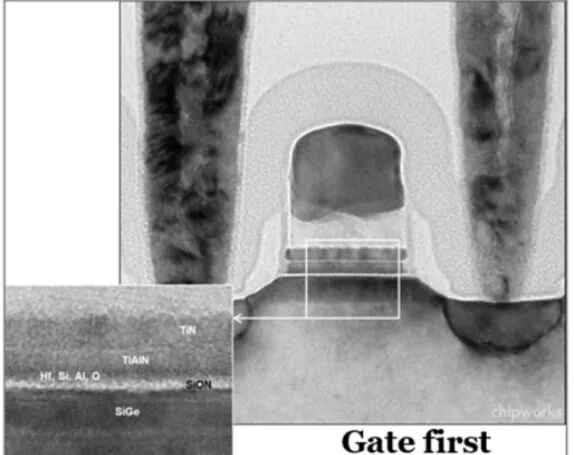

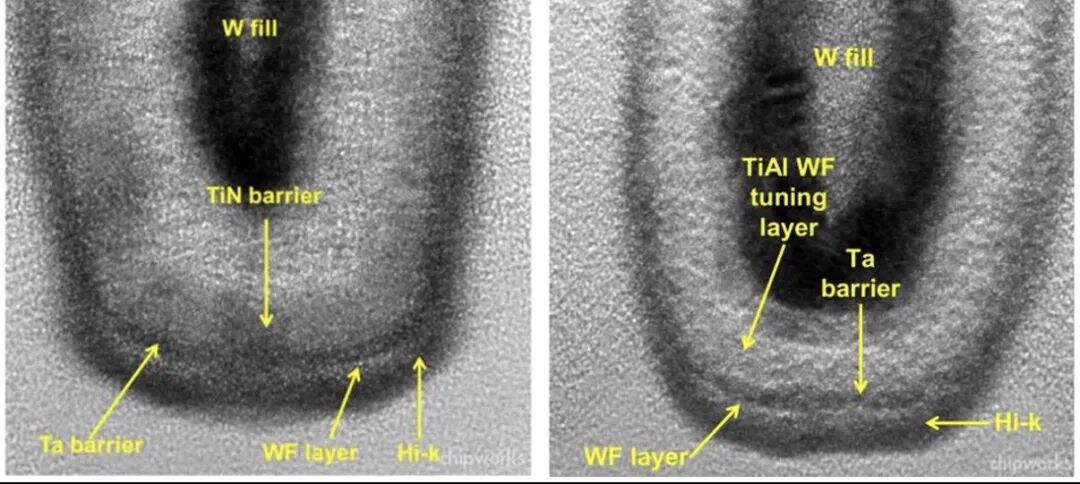

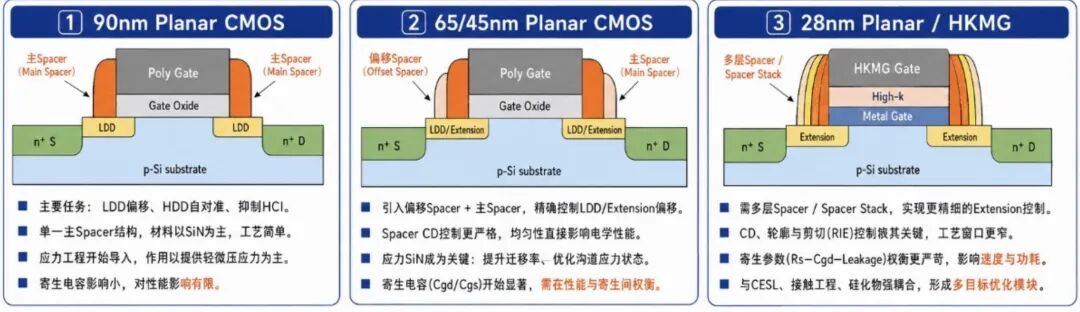

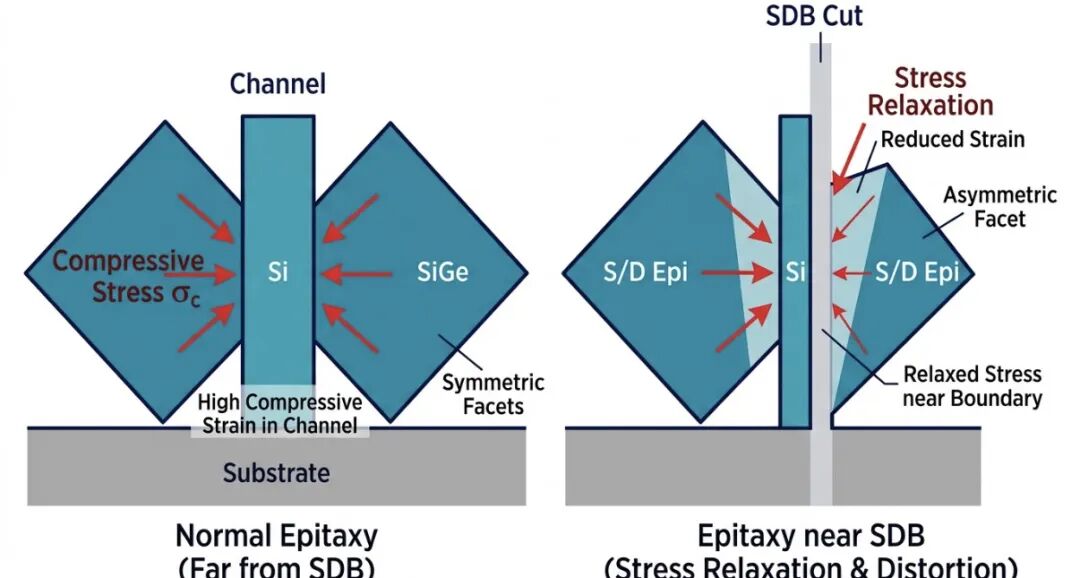

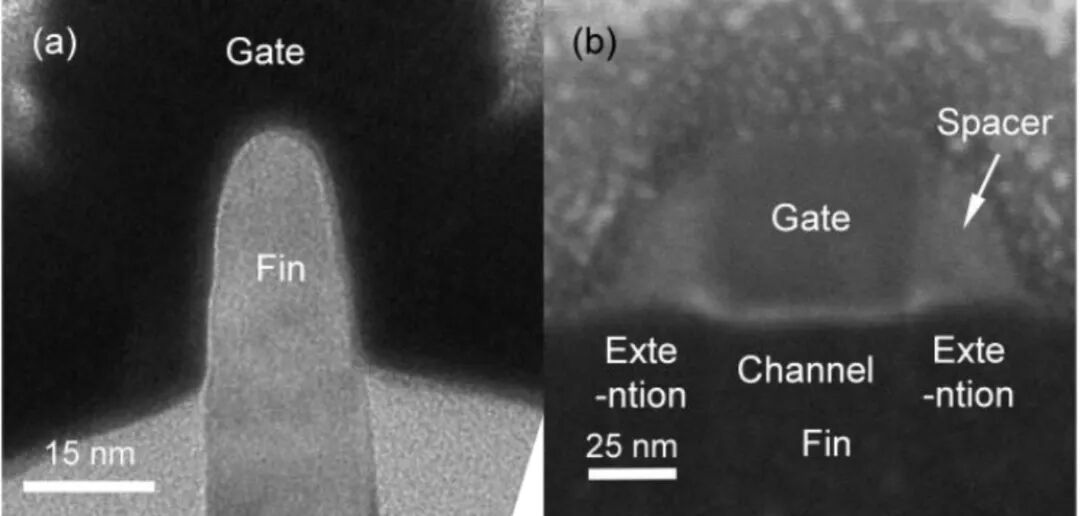

在芯片制造的微观世界里，晶体管旁边有一道不起眼却至关重要的“墙”——Spacer，中文叫侧墙。它的作用原本很简单：把源漏注入挡在栅极外面，实现自对准。但随着工艺从90纳米一路缩到28纳米，这道墙变得越来越复杂，从单一侧墙演变成了多功能工程模块。在90纳米平面CMOS时代，Spacer只用一层氮化硅就够了。它的任务很纯粹：定义LDD偏移、实现重掺杂源漏自对准、抑制热载流子注入。那时候应力工程刚起步，寄生电容也小，一层侧墙基本能搞定。到了65和45纳米，情况变了。短沟道效应越来越严重，漏电开始失控。工程师在原有主Spacer之外，又加了一层偏移Spacer，用来精确控制LDD和Extension的偏移量。同时，氮化硅侧墙开始承担应力工程的角色，通过自身应力提升载流子迁移率。寄生电容也开始显现，必须在性能和漏电之间做权衡。28纳米节点，Spacer彻底复杂化。HKMG金属栅极的引入，加上超浅结和应变硅，要求侧墙同时满足多个目标：更精细的Extension控制、更窄的工艺窗口、与接触孔和硅化物的强耦合。单层结构不够用了，多层Spacer Stack成为标配，刻蚀轮廓和关键尺寸控制变得极其苛刻。为什么越来越复杂？四个原因。短沟道效应导致漏电加剧，需要更精细的侧墙控制；可靠性问题如热载流子注入和偏压温度不稳定性，要求侧墙改善电场分布；寄生电容Cgd和Cgs显著影响速度，必须在电容和电阻间权衡；工艺整合要求侧墙与应力层、接触工程、硅化物协同，成为多目标优化的关键界面。
材料堆叠也在进化。O Spacer用二氧化硅，介电常数低，界面温和，适合做缓冲层，但机械强度一般。N Spacer用氮化硅，阻挡能力强，机械强度高，能施加应力，但寄生电容偏高。ON Spacer把氧化硅和氮化硅叠起来，氧化硅做缓冲和保护，氮化硅提供强度和主偏移，性能更均衡。ONO Spacer再加一层氧化硅帽，功能进一步解耦，便于多步偏移设计，改善刻蚀窗口和后续整合。这些不是简单的命名差异，而是界面、应力、寄生电容和刻蚀窗口之间的工程取舍。总结来说，从90纳米到28纳米，Spacer从一道简单的侧墙，变成了集电学隔离、应力调控、寄生电容管理和工艺整合于一体的多功能模块。芯片越缩越小，每一纳米都逼着工程师把简单结构做成精密系统。下次看到晶体管剖面图，别忘了旁边那道“墙”，它才是芯片性能与功耗博弈的隐形主角。
