如果你见过不同尺寸的硅晶圆，一定会发现一个反常现象：

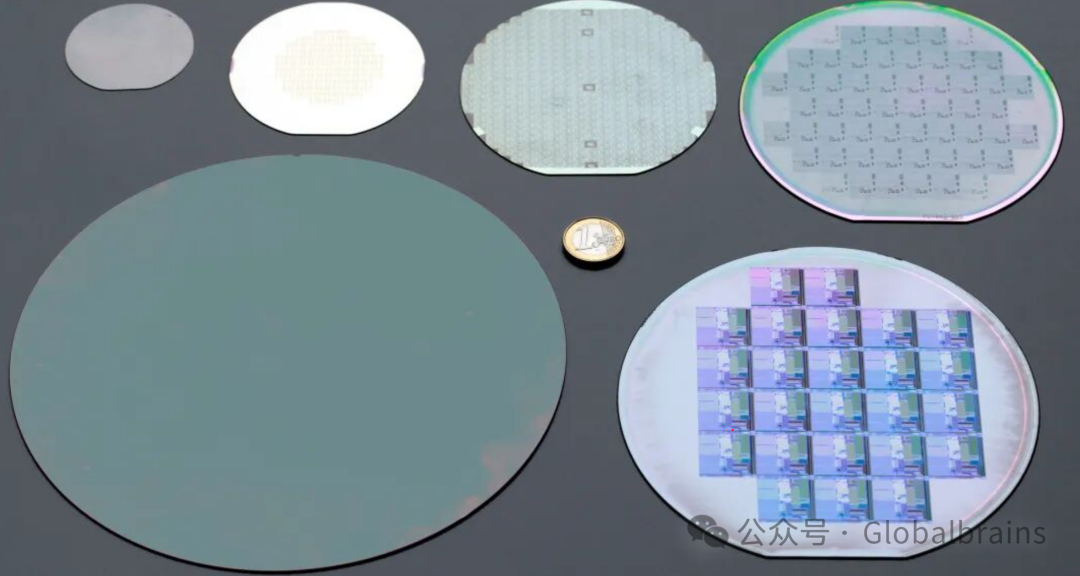

✅ 4 寸、6 寸硅片：边缘切掉长长的一段，留下一条笔直的长边，叫Flat（平边）

✅ 8 寸、12 寸硅片：几乎是完整圆形，仅边缘留一个毫米级 V 型小口，叫Notch（缺口）

明明完整圆片利用率最高，为什么早期要切掉一大块？

后来又为什么改成小小的缺口？

既然缺口会带来一堆工艺麻烦，干脆做成无缺口完美圆不行吗？

这处不起眼的边缘特征，是半导体从人工操作走向全自动量产的缩影。

一、早年小晶圆：为什么要切长长的 Flat 平边？

核心一句话：Flat 是兼顾人工 + 简易机械的晶向基准标记硅单晶原子排列有固定晶向，光刻、刻蚀所有工艺必须识别晶向，否则芯片电学性能直接失效。

✅ Flat 的两大优势

1. 肉眼 + 老式机械都能识别
   早期自动化弱，人工一眼识别平边；老式设备依靠挡块 + 辊轮，靠平边产生扭矩自动摆正晶圆，不需要复杂光学系统。
2. 附加信息编码
   部分晶圆搭配副平边，依靠主、副平边相对位置，同时标记晶面、导电类型。一条平边，承载多重信息。
   ❌ Flat 致命短板：大量牺牲有效芯片面积6 寸晶圆平边损失高达 221mm²，这一块区域无法生产芯片。晶圆尺寸越大，面积损失带来的成本越难以承受。

一句话小结：Flat 是半导体自动化萌芽时代的妥协方案，好用，但费硅片。

二、大尺寸时代：Flat 退场，Notch 毫米缺口上位

晶圆升级 8 寸、12 寸，光学预对准普及，长平边的优势消失，短板被放大，行业转向 Notch。

✅ 优势 1：极大减少硅片损耗

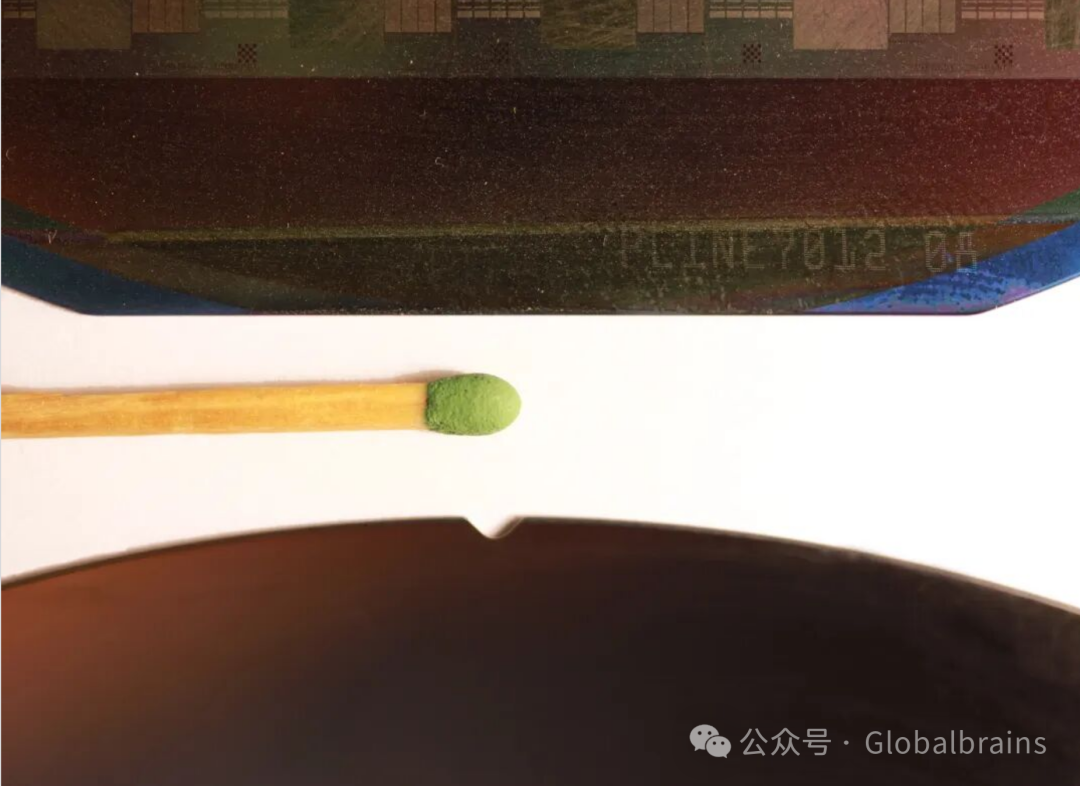

Notch 深度仅约 1mm，开口角标准 90°。相比 Flat，面积损失几乎可以忽略，直接提升整片晶圆可产出芯片数量。

✅ 优势 2：光学扫描，微小特征即可定向

新一代预对准系统：晶圆旋转，光学传感器扫描外缘轮廓。不需要长长的直边，轮廓上一处微小突变，就能快速定位角度，完成粗对准。

✅ 优势 3：信息解耦，外形不再承担全部识别任务

Flat 时代，平边既要定向，还要识别晶圆类型。大晶圆时代：批次、片号、追溯信息交给背面激光打标。外形只需要单一功能：晶向定向。

???? SEMI 行业标准速记

• 6 寸 (150mm)：主流 Flat，分带 / 不带副平边
• 8 寸 (200mm)：主流 Notch，标准历史兼容 Flat
• 12 寸 (300mm)：统一采用 Notch
• Notch 标准：深度 1.00mm，开口角 90°，晶向允许偏差 ±1°

一句话小结：自动化成熟之后，我们只需要一个 “方向标记点”，没必要切掉一大片硅。

三、重点澄清：Notch 只是粗对准！别和光刻标记混淆

很多人容易踩坑：

???? 完整外圆：用来找晶圆几何中心

???? Notch 缺口：只负责确定晶圆旋转角度

⚠️ Notch ≠ 光刻套刻标记

Notch 属于上片粗对准，仅提供晶圆初始姿态；芯片纳米级高精度套刻，依靠晶圆表面专门的光刻对准标记。SEMI M20 定义统一晶圆坐标系，SEMI MF1152 规范缺口尺寸检测，保证各家硅片、各品牌设备互通识别。

一句话小结：Notch 是裸硅自带的 “方向起点”，不负责芯片精细对位。

四、小小的 1mm 缺口，全流程埋了一堆工艺难题

不要以为缺口很小就没有影响，轮廓不连续，几乎每道工序都要专门适配：

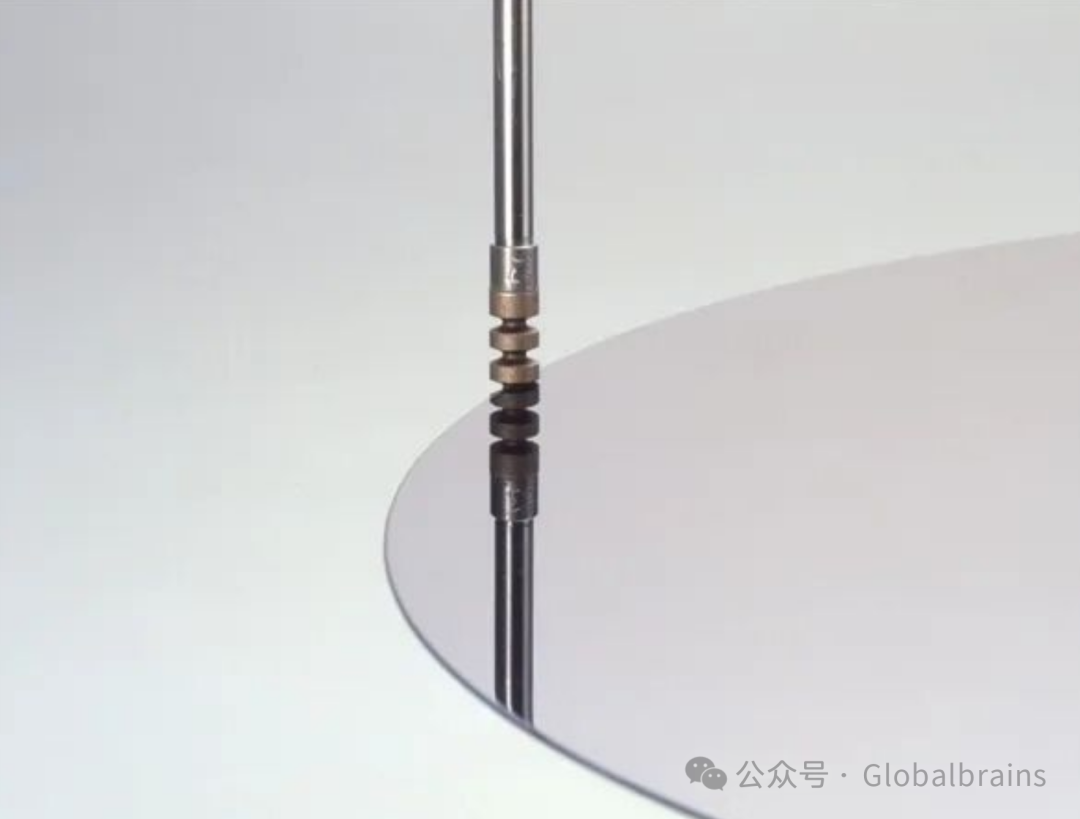

1. 硅片制造：常规大砂轮加工不了狭窄缺口，需要微型金刚石砂轮单独磨削、倒角抛光，防止崩边产生颗粒。

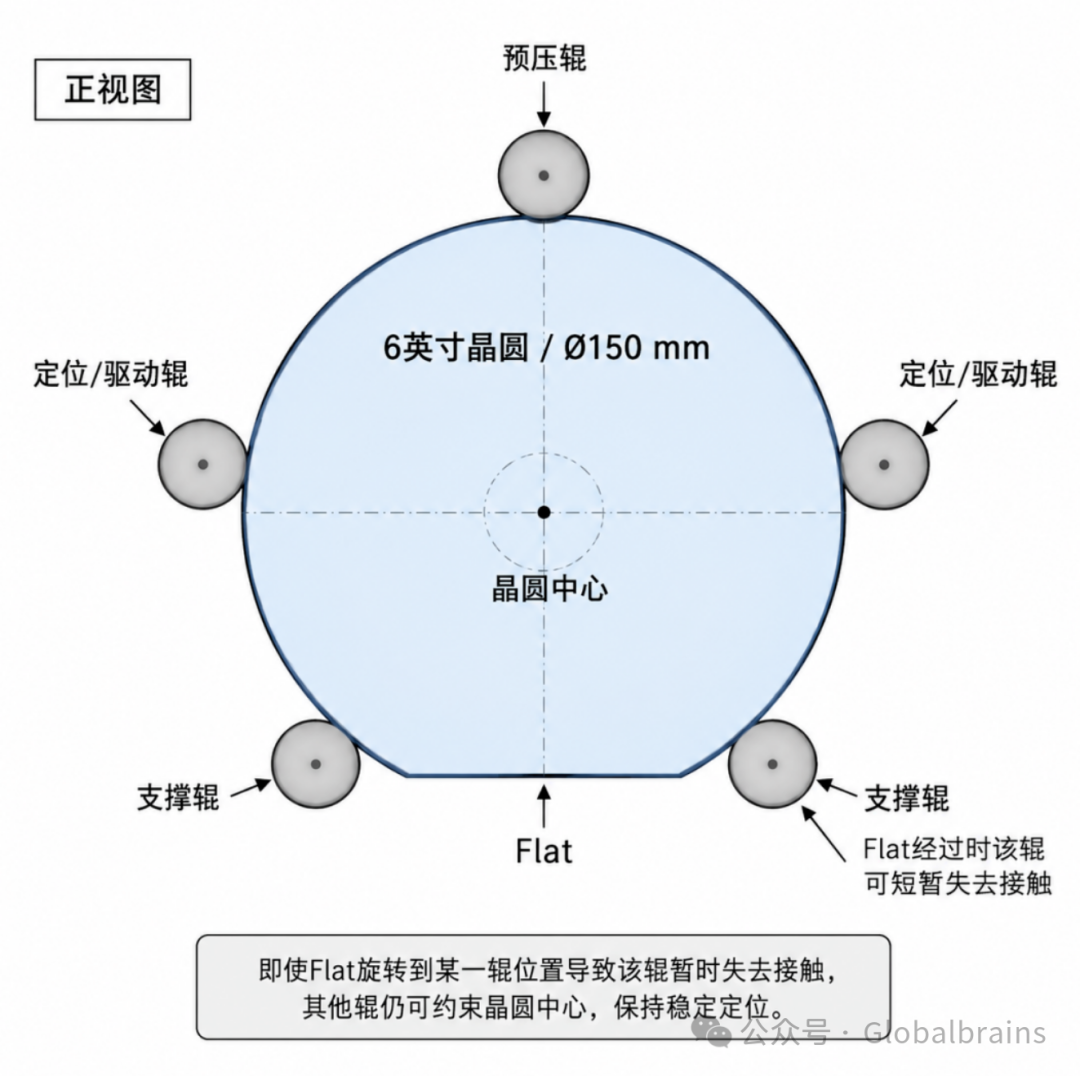

2. 晶圆搬运：辊轮支撑机构遇到缺口 / 平边，接触半径突变，容易晶圆倾斜、圆心偏移；设备采用多辊协同支撑稳定姿态。
3. 光刻旋涂：缺口位置流体扰动，容易积胶、残留颗粒；采用圆角缺口降低风险，EBR 边缘去胶检测必须单独验证缺口区域。
4. 薄膜 / 刻蚀 / 电镀：夹具、屏蔽环、密封圈需要适配缺口。设置边缘排除区，规避边缘工艺不均；电镀还要补偿缺口附近电流异常。
5. CMP 与清洗：缺口附近抛光去除率偏高，缺陷影响范围可达数毫米；缺口侧壁、底部容易藏污纳垢，单独做残留管控。

一句话小结：缺口虽小，但它是全流程工艺缺陷的 “高危点位”。

五、终极提问：既然麻烦不断，为什么不直接取消缺口？

核心逻辑：纯完美圆形，设备只能找到圆心，无法判断晶圆旋转晶向。

去掉 Notch≠消除定向需求，而是要更换整套定位方案。

行业方案：无缺口晶圆 + 背面激光基准标记

SEMI 早已将 450mm 下一代晶圆纳入无缺口标准。

但量产落地门槛极高：激光标记要耐受沉积、刻蚀、CMP、清洗全工序；全厂预对准设备改造；跨品牌设备识别标准统一，兼顾产能节拍与成本。

✅ 结论：Notch 保留至今，不是最优解，而是工程权衡后的最优折中。在晶向识别、良率控制、面积利用率、设备兼容性之间，找到平衡点。
