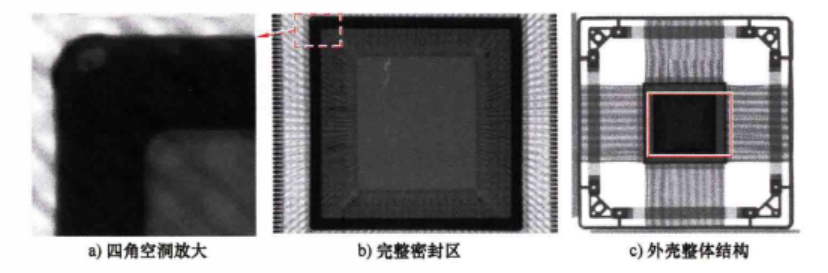

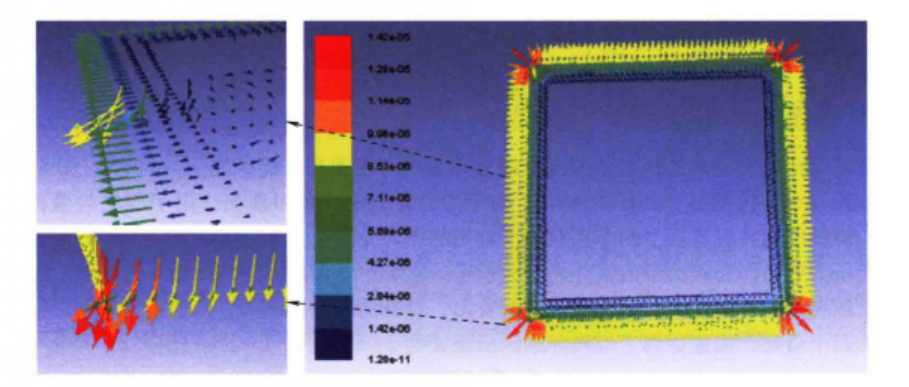

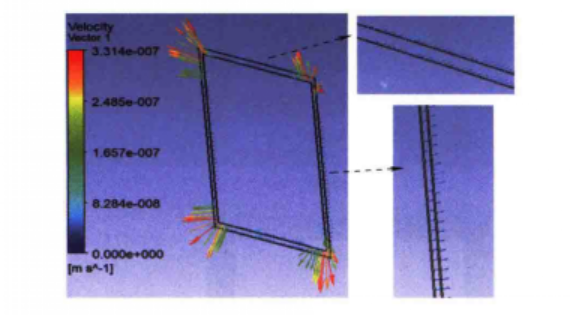

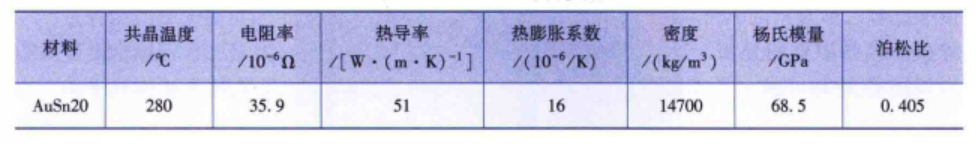

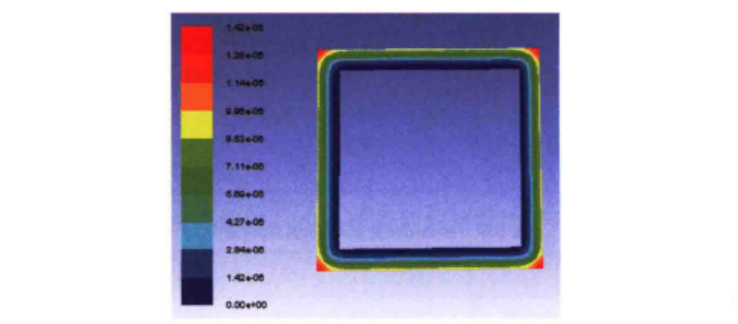

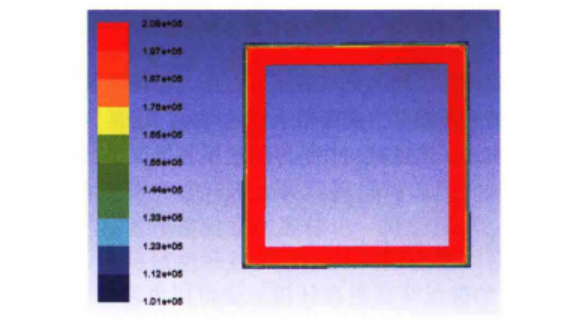

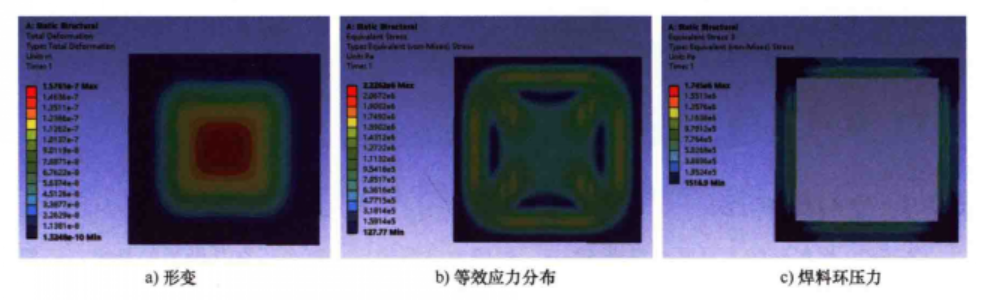

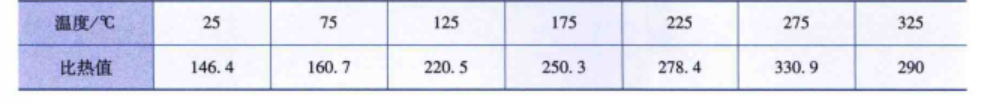

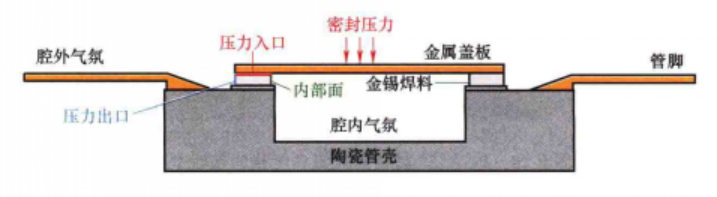

密封夹具与压力作用模型 金锡焊料在外壳密封焊接面的铺展与润湿是复杂的流体流变过程。研究综合考量腔体内外气压、夹具机械压力的协同作用，基于非牛顿流体流变特性与宾汉本构方程，结合流固耦合有限元仿真手段，探究固态金锡焊料环受热熔化后的流动速度与流动方向，系统分析两种不同夹持方式下陶瓷外壳四角空洞的形成机理。 四角空洞是密封夹具施压过程中最典型的密封缺陷类型。当待密封电路尺寸偏大、密封工艺压力较高、电路盖板厚度较小或密封区域宽度较大时，焊料环四角的流动性能会显著低于四边区域，造成焊料整体铺展均匀性大幅下降，最终导致四角密封空洞频发，具体状态如图1所示。 图1 常规工艺优化中，通常通过提升密封压力增强焊料铺展性能，依靠机械挤压推动焊料填充缝隙、消除密封空洞。但在上述工况条件下，增大密封压力不仅无法提升四角区域焊料的铺展能力，还会造成已完成良好铺展的区域出现焊料溢出问题，进而引发颗粒撞击检测（PIND）异常、盖板爬盖等工艺缺陷。因此，针对大尺寸、宽密封区、薄盖板等特殊工况，需针对性优化压力施加方式。密封空洞的分析研判不能仅聚焦于密封压力的均匀性，更要核心关注熔融焊料的最终流动速度与流动方向，该问题是密封区结构设计与密封工艺参数协同优化的综合性技术难题。 本次研究采用的金锡熔封封装模型结构如图2所示。模型基材与焊料选型明确：密封基体为氧化铝陶瓷材料，封装盖板基材为铁钴镍可伐合金，密封焊料选用AuSn20金锡合金焊料环。封装形式采用CQFP240规格，密封区域为方形环形结构，内侧边长尺寸为20.6mm±0.25mm，外侧边长尺寸为24.4mm±0.25mm。 图2 该模型的压力与气氛作用机制清晰：通过密封夹具向金属盖板施加垂直密封压力，盖板受力后将载荷传递至金锡焊料环；焊料环与盖板的接触面定义为压力入口，焊料环与管壳腔体内部气氛的接触面定义为内部面，焊料环与腔体外部气氛的接触面定义为压力出口。密封过程中，腔内气氛压强会随烧结温度动态变化，熔融焊料流体与腔内气氛形成压强竞争关系，压强优势直接决定焊料的流动方向与流动速率；腔外依托烧结炉恒定氮气循环环境，外部气氛压强保持稳定，无动态波动。AuSn20焊料参数及其比热容随温度的变化，见表1，表2。 表1 表2 本次研究采用压块、夹子两种密封夹具，二者的压力施加方式存在本质差异。压块夹具与金属盖板为面接触形式，施压时可形成均匀的压力场，能够推动熔融焊料向四周均匀流动，实现密封区域全覆盖铺展。夹子夹具与盖板初始为线接触形式，实际工艺中通常加装小型垫片转化为面接触施压；但在高密封压力、大尺寸盖板工况下，盖板中心悬空区域易出现凹陷形变，盖板四角产生微翘现象，直接导致焊料环压力入口压强分布不均，焊料流动效果偏离设计预期。 压块夹具作用下焊料流场仿真结果 为明确压块夹具的施压特性与焊料流动规律，开展专项流固耦合仿真分析，设定压块夹具施加的密封压力为5N。仿真得到的盖板与焊料接触面（压力入口）压力分布结果显示（图3）压块与盖板的面接触结构可在焊料压力入口界面形成均匀、稳定的压力分布载荷。 图3 将均匀压力载荷导入流体力学仿真模型，求解熔融金锡焊料的流动响应，得到焊料速度分布特征（图4）：焊料环四边区域的流动速度整体均匀稳定，而焊料环四个角位的流动速度显著提升，达到四边区域流速的2~3倍。 图4 焊料流动速度矢量分布特征如图5所示。从流动方向来看，焊料环四边中心区域的熔融焊料以向外流动为主，可有效实现外侧铺展，同时存在少量向内流动的速度分量，能够兼顾内侧润湿填充；而四角区域的熔融焊料速度矢量近似垂直壳体向下，向外流动的速度分量极小，这一特性导致四角区域焊料难以向外侧铺展填充。 图5 综合仿真结果可知，压块夹具可实现密封压力均匀加载，将压力载荷转化为均匀的流体流动驱动力，使焊料可同时向腔体内外铺展润湿，基本覆盖整体密封区域。但焊料环四角为固有流动薄弱区域，该区域焊料向外铺展的动力严重不足，流动铺展不充分，是密封四角空洞缺陷产生的核心诱因。 夹子夹具作用下焊料流场仿真结果 保持5N相同密封压力参数，对夹子夹具的施压效果与焊料流场特性开展仿真分析（图6）。结构力学仿真结果表明，盖板受力后形变梯度差异极大，最大形变值与最小形变值相差3个数量级。夹具载荷完全作用于空腔对应盖板区域，盖板微形变从中心向四周呈梯度传递，产生明显的翘曲变形；该形变直接造成盖板与焊料环接触面的压力传递不均匀，压力分布呈现显著的区域差异。 图6 压力载荷在焊料环上的分布极不均衡，焊料环内边界承受最大应力，可驱动焊料向腔体外侧快速流动，而焊料环四角区域承受的应力极小，几乎无有效压力驱动。结合工艺特性可知，金锡焊料与外壳、盖板镀金层的润湿角偏大，属于典型“只润湿、不铺展”材料特性，无外部压力驱动时，无法自主完成密封区域的有效浸润与填充。 夹子夹具作用下的焊料速度矢量分布如图7所示。受非均匀压力载荷影响，焊料环四边、四角、边角交接区域的熔融焊料呈现出完全不同的流动特性，整体流动规律与压块夹具存在显著差异。 图7 边角交接区域为焊料流速最大值区域，该区域熔融焊料在压力作用下，形成从四边指向四角的主流方向，同时伴随向外的流动分量，最终导致焊料从四边区域持续向四角区域汇聚。而压块夹具均匀压力场下的焊料，以垂直腔体的内外双向流动为主，无明显的环向流动趋势。夹子夹具工况下的焊料环向流动属于非设计预期流动，会造成严重的区域焊料量失衡。 在焊料环四边区域，熔融焊料受盖板传递的压力极小，垂直向下的流动速度矢量数值极低，流动驱动力严重不足，无法实现腔体内外双向的充分润湿铺展。核心原因是压力分布不均导致四边焊料持续向四角迁移，造成四边焊料总量减少、焊料层厚度变薄，无法满足密封填充的设计要求，直接降低四边区域的密封可靠性。 对于四角区域，虽然可汇聚部分来自四边的熔融焊料，但流动驱动力仅来源于焊料环内部的流体压强差，夹具的外部密封压力无法在四角区域形成有效驱动。同时，金锡焊料具备典型的粘塑性非牛顿流体特性，四角区域压力缺失叠加流体自身流变特性，导致焊料铺展性能极差，无法按照设计要求向腔体内外充分铺展填充，最终在密封四角位置形成空洞缺陷，造成密封失效风险。
