集成电路行业有一句公认的铁律：没有经过Corner验证的芯片，绝对不能量产。

但对于刚入行的IC工程师来说，TT、SS、FF、SF、FS这些代号，始终像一串摸不透的“神秘代码”。

到底什么是Corner（工艺角）？工艺角验证到底在查什么？为什么它是芯片流片量产的必经关卡？

将从制造不确定性、PVT三维模型、工艺角分类、STA实战应用、工程落地场景五个维度，通俗易懂、系统完整地拆解Corner验证的底层逻辑，帮你彻底吃透这项芯片设计核心技能。

一、为什么必须做Corner验证？芯片制造天生不“完美”

老话常说：世界上没有两片完全相同的叶子，也没有两颗完全一样的芯片。

芯片流片是一套极致精密的物理化工流程，光刻、刻蚀、离子注入、扩散等每一道工序，都存在不可消除的微小工艺偏差。这些偏差会层层累积，导致：

• 不同批次晶圆的器件参数存在差异

• 同一片晶圆、不同晶粒（Die）的性能不一致

• 甚至单颗芯片内部，不同区域的晶体管参数也有偏差

最终，这些细微误差会直接改变晶体管的阈值电压Vth、载流子迁移率μ、栅氧厚度Tox等核心参数，直接影响电路开关速度、信号传播延迟。

如果工程师只按照理想标准条件设计芯片，流片后必然出现大量芯片时序不满足、功能异常、性能不达标，量产良率大幅崩盘。

而Corner（工艺角）的核心作用，就是把制造中所有不确定的偏差，量化为可仿真、可验证的极端边界。在设计阶段提前适配所有极限工况，从根源保障芯片量产稳定性与良率。

二、PVT三维模型：芯片的全场景“生存环境”

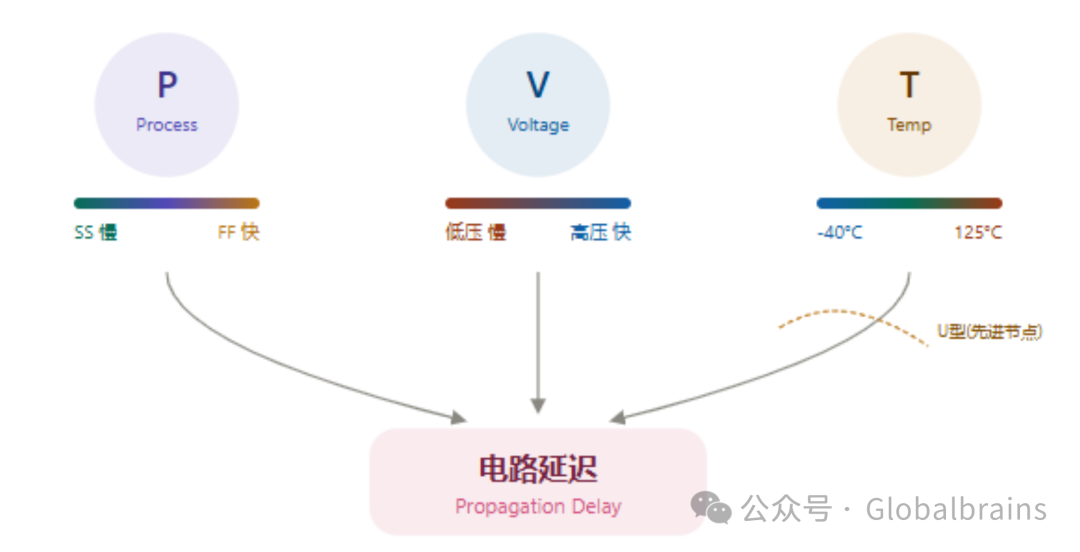

所有Corner验证，都围绕PVT三维模型展开，也就是工艺（Process）、电压（Voltage）、温度（Temperature）三大变量。三者共同决定了芯片的实际工作状态，是所有时序分析、性能验证的核心框架。

1、P（Process工艺）：偏差的根本来源

工艺偏差是芯片性能波动的核心原因，先进工艺节点下影响尤为显著。光刻精度误差、氧化层厚度波动、离子掺杂不均、刻蚀深度偏差、金属层厚度差异等，都会改变晶体管电气特性。

以NMOS饱和区电流公式为例：

迁移率、栅氧电容、阈值电压、沟道宽长比的任意波动，都会直接改变漏极电流，最终导致电路延迟发生变化。工艺节点越先进（7nm/5nm及以下），晶体管尺寸越小，工艺偏差的相对影响就越剧烈。

2、V（Voltage电压）：动态波动的供电环境

芯片实际工作的供电电压，绝非恒定不变。IR Drop电压降、电源噪声、稳压模块精度误差、电流瞬态波动，都会造成电压偏移。

电压与电路延迟呈强负相关：电压越高，晶体管充放电越快，延迟越小；电压越低，电路运行越慢，延迟越大。行业通用验证标准为标称电压±10%波动范围。

同时，现代芯片普遍采用DVFS动态电压频率调节技术，多档位电压切换意味着每一个电压档位，都需要独立做Corner时序与功能验证，验证难度大幅提升。

3、T（Temperature温度）：极易踩坑的温反效应

芯片商用温度区间通常为-40℃~125℃，温度对电路延迟存在两组相互制衡的物理效应：

• 温度升高→晶格散射增强→载流子迁移率下降→电流减小→延迟增大

• 温度升高→阈值电压Vth降低→有效驱动电压增大→电流提升→延迟减小

在传统成熟工艺节点，迁移率下降占主导，呈现“温度越高、延迟越大”的规律。

重点避坑：温反效应（Temperature Inversion）

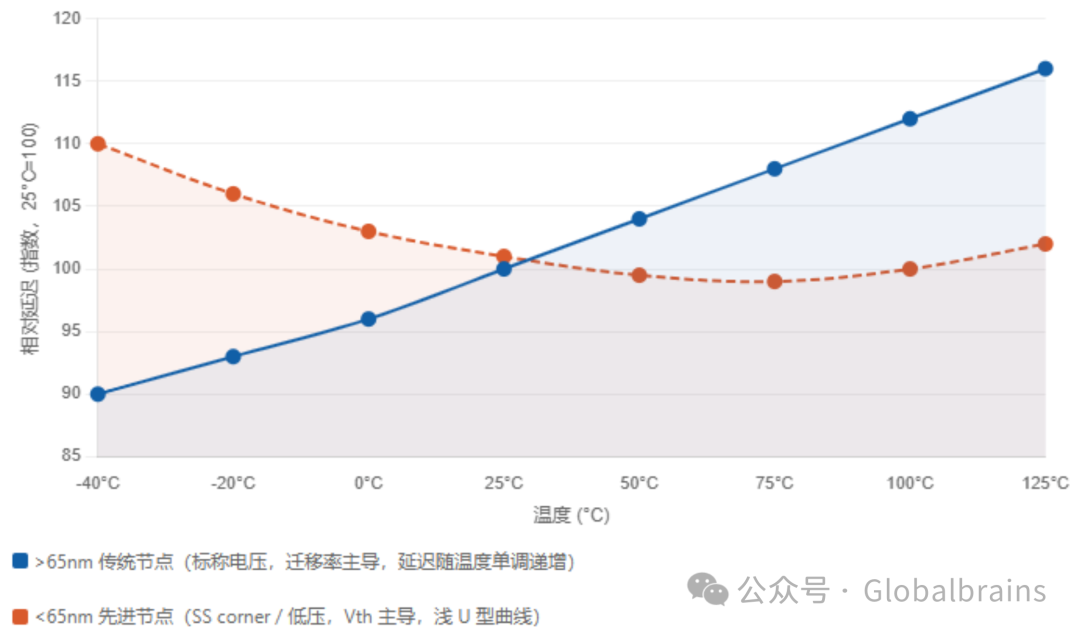

在65nm及以下先进工艺、低电压工作场景中，阈值电压降低的增益会超过迁移率损耗，出现低温延迟更大、高温延迟更小的反向规律。

这意味着芯片延迟曲线呈U型特性：高低温两端延迟均会变大，中间温度性能最优。因此STA签核不能只测单一温度，必须同时覆盖高低温极限工况，否则极易遗漏时序违例。

三、五大核心工艺角：TT/SS/FF/SF/FS彻底讲透

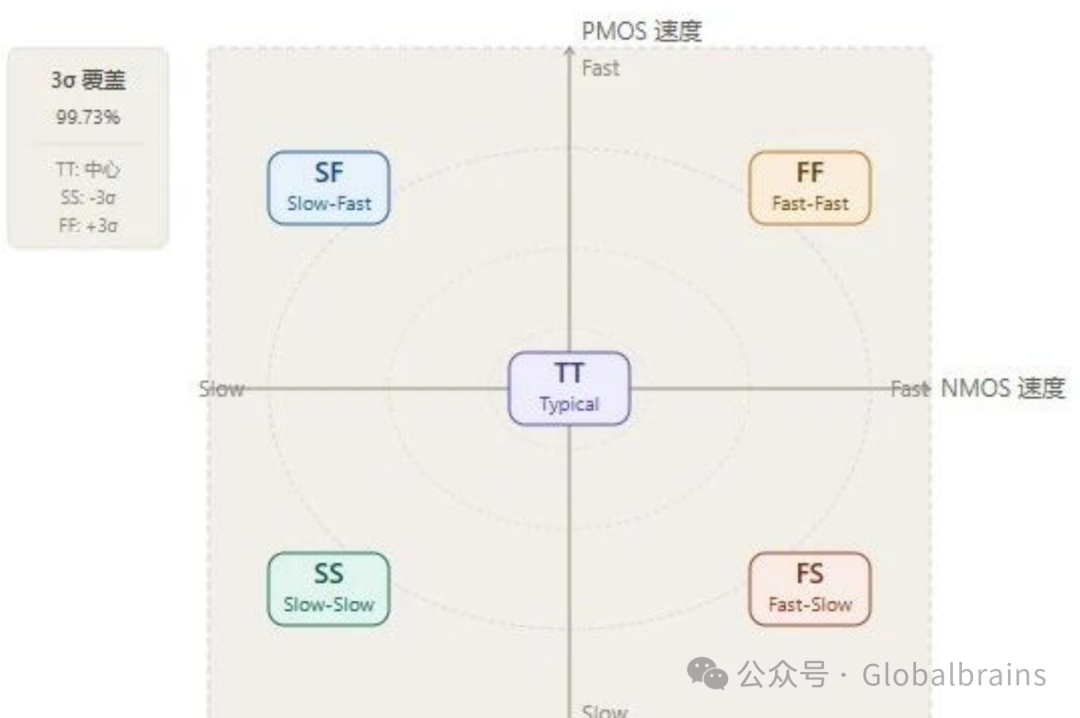

工艺角（Process Corner）是对P维度偏差的量化落地。行业将NMOS、PMOS的速度波动，离散为5类标准工艺角，覆盖所有工艺偏差极端场景，也是STA时序分析的基础。

命名规则：首字母=NMOS速度，次字母=PMOS速度，T=典型、F=快速、S=慢速。

为什么必须验证SF/FS混合角？

NMOS与PMOS为独立制造工艺，速度波动并不同步。量产中必然出现单管快、单管慢的失配情况，这类场景无法被SS/FF/TT覆盖。尤其在时钟树、高速接口电路中，管速失配会直接打乱数据与时钟的时序匹配关系，引发隐性时序违例。

3σ正态分布的量产意义

工艺偏差严格遵循正态分布。TT为分布中心，SS/FF对应±3σ极限边界，可覆盖99.73%的量产芯片。只要五大工艺角全部验证通过，就能保障绝大多数芯片稳定工作，是量产良率的核心兜底逻辑。高端工艺还会细分SS2/SS3、FF2/FF3等精细化工艺角，进一步收紧设计窗口。

四、Corner验证的核心价值：不止时序，更是量产保障

很多人误以为Corner只是“跑一遍时序”，实则它是芯片从设计到量产的核心桥梁，直接决定项目成败。

1、规避流片后各类失效问题

未充分做Corner验证，流片后极易出现：极端工况时序违例、功能失效、标称频率不达标、FF角漏电功耗超标、CP测试通过率低、量产良率暴跌等致命问题。Corner验证的本质，就是在设计阶段提前排雷，穷尽所有极限工况风险。

2、预留充足设计余量，稳定量产良率

Corner验证结果直接对标晶圆厂WAT测试标准。通过多维度工艺角仿真，可精准评估设计工艺窗口：余量充足则量产稳定，局部工艺角失效则针对性优化设计，提前规避工艺漂移、参数偏差带来的良率风险。

3、完整Signoff工艺角体系

工业界标准Signoff Corner并非仅指晶体管工艺角，而是一套完整组合：

Signoff Corner = 器件工艺角 + RC互连工艺角 + VT温压组合 + OCV片上偏差

• Process Corner：TT/SS/FF/SF/FS，覆盖晶体管器件偏差

• RC Corner：互连线阻容偏差，影响布线互连延迟

• VT Corner：高低温、高低压极限组合工况

• OCV：单芯片内部局部工艺偏差，补充晶粒内偏差场景

只有全维度Corner时序全部通过STA签核，芯片才具备流片资格。

五、STA实战：不同时序检查的Corner精准搭配

静态时序分析（STA）是Corner验证的核心落地场景，不同时序检查，必须匹配对应的极限工艺角组合，选错工况会直接导致验证失效。

1、工程常用标准工况组合

2、Setup与Hold检查核心逻辑（避坑重点）

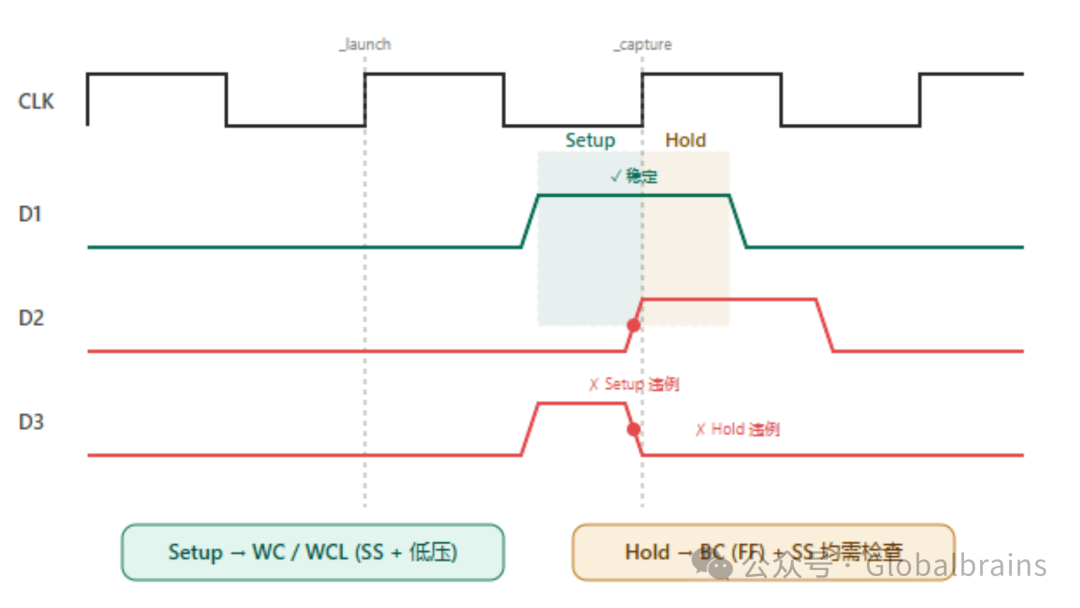

Setup建立时间检查：核心是防止数据跟不上时钟。最恶劣场景为数据最慢、时钟最快，因此以SS慢速工艺角为核心，先进工艺需额外核查WCL低温工况，规避温反效应带来的时序违例。

Hold保持时间检查：核心是防止数据太快、提前溜走。最恶劣场景为数据最快、时钟最慢。

高频误区纠正：很多新手认为Hold只需查FF角，实则SS、FF角必须双查。SS工况下时钟路径延迟变大，短数据路径延迟几乎无变化，极易出现Hold违例，FF角无法覆盖该风险。

3、OCV技术迭代：从粗放悲观到精准可控

OCV（片上偏差）用于表征单颗芯片内部的局部工艺波动，是对全局PVT偏差的补充，历经三代技术迭代：

• Base OCV：粗暴统一降额，长路径过于悲观、短路径覆盖不足，精度最低

• AOCV：结合单元类型、路径距离、逻辑级数动态降额，路径越深偏差抵消越多，适配14/7nm工艺

• POCV：基于统计学建模，通过方差叠加计算偏差，悲观度最低、精度最高，适配先进超深亚微米工艺

4、先进工艺的验证挑战

随着工艺迭代，Corner数量呈指数级增长，多类RC工况、多档DVFS电压、多温度点、多OCV模式叠加，单颗芯片需验证数十上百组工况。这对EDA算力、时序收敛策略、验证效率提出极高要求，精准筛选核心工况、剔除冗余验证，是资深IC工程师的核心能力。

六、四大工程落地场景：看懂Corner的实战价值

场景一：芯片标称频率定义

芯片量产标称频率，统一以SS最坏工艺角可稳定跑通的频率为准。因为大部分量产芯片性能优于SS极限工况，既保障全量芯片达标，也预留了超频空间。而未达SS标准的芯片，可通过降频分选（Binning）降级销售，降低量产损耗。

场景二：晶圆厂Corner Wafer拉偏验证

工程流片阶段，晶圆厂会定制Corner Wafer，通过工艺刻意拉偏至FF/SS极限状态，模拟极端工艺偏差，验证设计余量是否充足，是量产前最重要的兜底测试。

场景三：低功耗芯片专属策略

低功耗物联网、可穿戴芯片对漏电极度敏感：SS角延迟高、漏电低，适配超低功耗待机场景；FF角速度快、漏电极大，必须通过ML极限工况核查峰值功耗，避免待机功耗超标。同时所有DVFS低压档位，均需独立完成Corner验证。

场景四：高速接口失配验证

USB、DDR、PCIe等高速接口对管速失配极度敏感：FS角易引发信号过冲、EMI干扰；SF角易导致时序裕量不足、误码率飙升，混合工艺角是高速接口签核不可或缺的验证环节。

七、全文总结：Corner验证的底层本质

Corner验证的核心逻辑，一句话即可概括：在设计的确定性中，为制造与环境的不确定性，筑牢量产安全边界。

• 它将连续不可控的工艺偏差，离散为可仿真、可落地的五大工艺角；

• 它用PVT三维模型，覆盖芯片所有极端工作环境；

• 它通过全工况STA签核，从根源保障芯片功能、性能、功耗、良率；

• 它根据不同芯片场景定制验证策略，兼顾性能、功耗与量产稳定性。

工艺节点持续迭代，Corner验证的复杂度不断提升，但核心目标从未改变：让每一颗量产芯片，在任何极端工况下都能稳定、可靠工作。这就是Corner验证贯穿芯片设计全流程的核心意义。
