随着微电子技术的高速演进，混合集成电路制造技术面临更高要求。在元器件集成过程中，对电子产品的性能、均匀性与纯净度提出了更为严苛的标准。与此同时，芯片高集成度与小型化的发展趋势推动着集成与封装工艺的持续进步，其中真空共晶焊接技术受到越来越广泛的关注。

    真空共晶焊接在微电子封装、陶瓷封装及管壳贴片等领域具有重要应用，主要用于将半导体芯片及电路牢固粘结至基板或管壳。目前主流的键合工艺包括真空共晶焊接与环氧树脂导电胶粘接两种技术路径。

     该技术的工作原理是：在共晶炉的真空环境中，通过精确控制气氛、温度与  压力，利用低熔点合金焊料在熔融状态下实现元器件与载体的冶金结合。全过程在真空或惰性气体保护下进行，有效避免了氧化反应的发生。由于工艺过程洁净、无机械接触，所成键合界面的空洞率显著降低，焊接质量、器件可靠性及长期稳定性均得到实质性提升。在我国持续推进芯片自主创新与研发的背景下，对芯片质量与可靠性的高度重视，进一步推动了共晶焊接技术的研究、应用与发展。

    真空共晶焊接是微电子封装领域一项关键的固-液-固相键合技术。其技术原理与核心优势深刻体现了现代高端电子制造对高性能、高可靠性、高洁净度的极致追求，是理解其不可替代性应用价值的基础。

1）技术原理：基于共晶反应与真空环境的精密结合

• 共晶反应基础：该技术的核心是共晶反应。当两种或多种金属以特定原子比例（共晶成分）混合，并在其共晶点温度下加热时，它们将从固态直接转变为液态，或从液态同时结晶出两种（或多种）固相的机械混合物，且此转变温度低于任一组成金属的熔点。在封装中，通常使用预制的共晶焊片（如Au-Sn、Au-Ge、Sn-Ag-Cu等）作为中间层。

• 真空/可控气氛的核心作用：工艺在真空或高纯度惰性气氛（如N2/H2混合气）中进行，这是实现高质量焊接的决定性因素：

1. 去除氧化，保障润湿：真空环境彻底排除了空气（O2）和水汽（H2O），防止了焊料、芯片背面金属化层（UBM）及基板焊盘在高温下的氧化。氧化物会严重阻碍熔融焊料对金属表面的“润湿”（铺展与附着），而洁净的金属表面是实现良好冶金结合的前提。

2. 排出气体，消除空洞：真空能有效抽出被吸附在材料表面、微孔内的气体以及助焊剂（若使用）分解产生的挥发性物质。这些气体是焊接界面产生“空洞”的主要原因。真空环境迫使这些气体在焊料熔化前或熔化初期被抽出，从而形成致密、几乎无空洞的焊料层。

3. 促进流动，改善均匀性：在无大气压力阻碍的环境下，熔融的共晶焊料流动性更佳，能够更均匀地填充键合界面的微小间隙，确保芯片与基板之间的平行度与紧密接触。

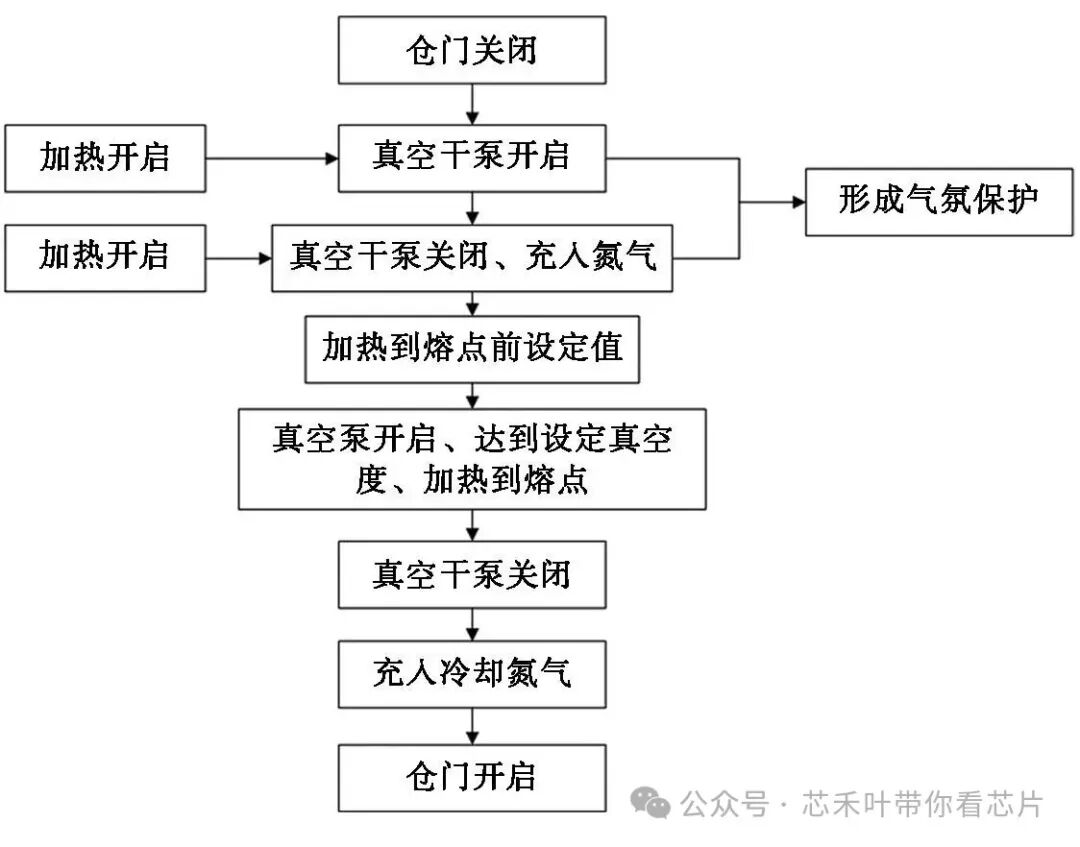

简单概括其过程：在真空/气氛保护下，加热至略高于共晶点温度，焊料熔化成液相，在压力辅助下润湿并扩散至两侧的金属表面，随后冷却，在共晶点温度下发生等温凝固，形成高强度、低电阻/低热阻的冶金键合界面。

2）核心优势：对比传统方法的全面领先

相比大气环境下的回流焊（需使用助焊剂） 和环氧树脂导电胶粘接，真空共晶焊接在多个关键维度上具备显著优势：

• 极低的界面空洞率（<3%，甚至<1%）：这是其最突出的优势。空洞是热量和电流传导的“死区”，会大幅增加界面热阻和电阻，并成为局部热点和机械失效的源头。真空环境从根本上抑制了空洞的产生，形成了近乎完美的冶金结合，使得导热和导电效率最大化，这对于高功率密度芯片的散热和电性能至关重要。

• 卓越的长期可靠性与机械强度：

• 冶金键合：形成的是原子级别的金属间化合物结合，其机械强度（剪切力、拉力）远高于依赖物理吸附和化学交联的导电胶。

• 抗热疲劳与蠕变：金属间化合物层在高温、高低温循环下性能稳定，抗蠕变能力强，可有效缓解因芯片、焊料、基板间热膨胀系数不匹配而产生的应力，防止因长期工作或温度冲击导致的键合层开裂、失效。导电胶在高温下易老化、软化，性能会显著下降。

• 优异的热管理与电学性能：

• 极低的界面热阻：致密无空洞的金属连接提供了从芯片到散热载体（如热沉、基板）的最短、最高效的热传导路径，是激光二极管、功率半导体、CPU/GPU裸片等产热大户的首选键合方案。

• 优异的电导率与高频特性：金属连接保证了极低的接触电阻和信号损耗。同时，无有机残留物，避免了高频下的介质损耗和寄生参数，特别适合射频/微波集成电路、毫米波器件。

• 高精度、高洁净度与工艺一致性：

• 无助焊剂残留：避免了助焊剂残留带来的腐蚀、离子污染和电迁移风险，满足MEMS传感器、航天/军用电子、高可靠性医疗器件对长期稳定性和洁净度的严苛要求。

• 精确的形貌控制：通过精确控制焊料量、压力和温度曲线，可以获得厚度均匀、形状可控的焊料层，这对于多芯片共面性、气密性封装的间隙控制尤为重要，确保了工艺的高度可重复性和成品率。

总结而言，真空共晶焊接通过“共晶冶金”与“真空保护”的完美结合，实现了微电子互连界面在热、电、机械、长期可靠性**等方面的近乎理想状态，使其成为高端、高可靠、高性能微电子封装不可替代的关键工艺。

    微电子封装工艺是保障微电子器件性能、可靠性与使用寿命的关键环节，承担着保护内部核心电路、实现高效电信号与热管理、抵御机械应力与恶劣环境等多重功能。它不仅为芯片与组件提供物理屏障，防止其受潮湿、尘埃、化学腐蚀及外力冲击的影响，还通过精密设计的互连与界面结构，确保高频信号传输完整性、降低电磁干扰、加速热量耗散。尽管封装测试处于产品制造流程的末端，但其质量直接决定了微电子产品在实际应用中的寿命、稳定性与最终性能表现。

    随着技术迭代，封装形式不断演进，从早期的双列直插式引脚封装、四边引线扁平封装，发展到高密度化的焊球阵列封装，以及集成度更高的系统级封装。其中，针对高可靠性、高性能需求的管壳类产品，其制造工艺通常涵盖以下系统化步骤：

1. 基板设计与芯片制备

依据电学、热学及机械性能要求，设计与制造满足特定尺寸与布线结构的载体基板。同时，将已完成电路加工的晶圆，通过精密划片工艺分割为独立的裸芯片单元。

2. 芯片贴装

在载体基板的预定位置，通过精确涂覆导电胶或放置共晶焊料等连接材料，将芯片固定在对应区域。该环节对贴装精度、材料均匀性及界面洁净度具有严格要求，是实现低热阻、高强固连接的基础。

3. 电气互连

采用引线键合、倒装芯片等工艺，将芯片上的电极与载体基板对应的引脚或焊盘进行电气连接。该过程需在微观尺度下实现高密度、低损耗、高可靠性的信号传输通道。

4. 封装集成与检测

在完成电气互连的组件外部施加保护性外壳或塑封层，形成完整的封装体。随后通过系列电学测试、环境试验与可靠性评估，验证其性能是否符合设计规范与应用标准。

5. 标识与成品

   在封装体表面进行激光打标或印刷，注明产品型号、生产批号及制造商等信息，完成最终成品制备。

    在上述工艺流程中，芯片贴装环节尤为关键。真空共晶焊接技术凭借其可形成冶金结合、空洞率极低、热导与电导性能优异的特点，在该环节中展现出显著优势。该工艺通过在真空或可控气氛环境中，利用低熔点共晶焊料实现芯片与载体间的高强度连接，不仅大幅提升了键合界面的热机械可靠性，还有效避免了氧化与污染，从而整体增强了封装产品在高温、高功率及长周期运行等严苛工况下的稳定性与寿命。
