在芯片制造的纳米世界里，有一种化学试剂几乎无处不在，它就是四甲基氢氧化铵，简称TMAH。这个名字听起来有点拗口，但在晶圆厂里，它可是个不可或缺的“多面手”。从光刻显影到硅片刻蚀，再到最后的清洗工序，TMAH都能派上用场。今天咱们就来聊聊，这个看起来普普通通的化学液体，到底是怎么在芯片制造中施展魔法的。

TMAH到底是什么？

TMAH的化学式是C4H13NO，可以理解为一种有机强碱，碱性强度跟氢氧化钠差不多，但它有一个巨大的优势——不含金属离子。这一点对芯片制造至关重要，因为哪怕只有十亿分之一级别的钠离子或钾离子污染，都可能导致晶体管阈值电压漂移，让整批芯片报废。

在先进制程中，TMAH的纯度要求极高，金属离子总量必须控制在0.1ppb以下，这是什么概念？相当于在一个标准游泳池的水里，只允许溶解零点几微克的金属杂质。目前国内已经能生产这种级别的TMAH，并应用在14nm及以下的芯片制造中。

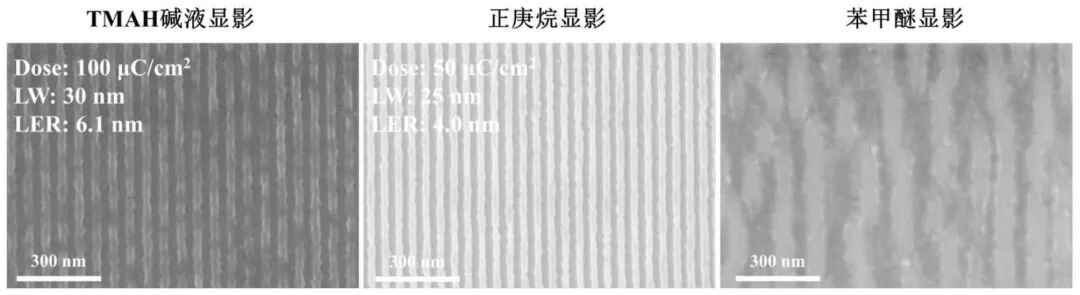

光刻显影：2.38%的“黄金浓度”

TMAH在芯片制造中最广为人知的应用，就是作为光刻显影液。从G线、I线到深紫外甚至极紫外光刻，TMAH都是显影工序的绝对主力。

显影的原理说起来其实不复杂。以正性光刻胶为例，曝光区域的光刻胶会发生化学变化，生成羧酸，变得容易溶解在碱性溶液中；而未曝光区域则保持不变。当晶圆浸入TMAH溶液时，曝光区域的光刻胶就会被溶解掉，留下未曝光的部分，这样就“显”出了掩模版上的电路图案。

那么为什么浓度偏偏是2.38%呢？这个比例可不是随便定的。研究发现，这个浓度下，显影液对曝光区域和未曝光区域的溶解速度差异最大，既能保证显影彻底，又不会造成不必要的侧向刻蚀，从而获得边缘陡直的高质量图形。太稀了，显影不干净；太浓了，又可能损伤不该溶解的区域。这个“黄金浓度”是经过无数实验才确定下来的。

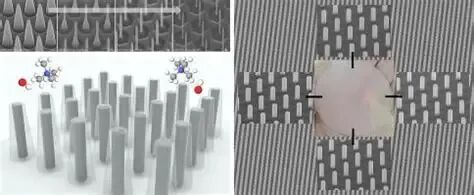

硅刻蚀：各向异性的“定向拆除专家”

TMAH的另一个重要身份，是硅的各向异性湿法刻蚀剂。在微机电系统制造和一些特殊半导体工艺中，需要用化学方法在硅片上“挖”出特定形状的沟槽或空腔。

TMAH对硅的不同晶面有着截然不同的刻蚀速率。简单来说，它对硅的某些晶面刻蚀得快，对另一些晶面刻蚀得慢，这种特性就叫各向异性。利用这一点，工程师可以在硅片上刻出精密的V形槽、金字塔结构或者悬浮的薄膜。TMAH之所以能实现这种效果，跟它的分子结构有关——带正电荷的TMA⁺离子会被吸引到硅表面，与悬挂键相互作用，从而影响刻蚀行为。

相比于早期使用的氢氧化钾（KOH）或联氨溶液，TMAH有一个巨大的优势：与CMOS工艺兼容。KOH中的钾离子会严重污染芯片，而TMAH不含金属离子，刻蚀之后不会影响晶体管的性能。这使得它成为MEMS与集成电路单片集成的首选刻蚀剂。

在刻蚀速率方面，TMAH的表现也很亮眼。研究表明，在6%浓度、70摄氏度的条件下，TMAH对多晶硅的刻蚀速率可以达到1744Å/min，是相同条件下氢氧化铵的8倍左右。如果需要更高的选择性，还可以在溶液中添加硅粉或过硫酸铵等添加剂，进一步抑制对二氧化硅掩模的刻蚀。

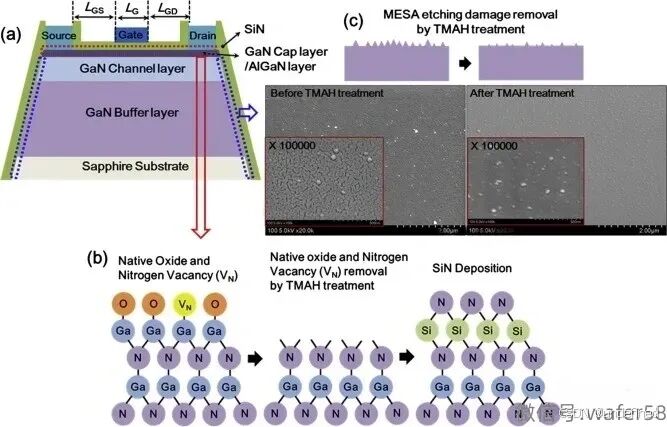

清洗与去胶：温和的“清道夫”

除了显影和刻蚀，TMAH在清洗工艺中也有用武之地。在某些情况下，晶圆表面残留的光刻胶或有机污染物，需要用碱性溶液进行去除。TMAH能够溶胀并分解有机聚合物，同时又不会腐蚀下层金属或介质层，是一个相当温和的“清道夫”。

特别是在一些特殊结构里，比如窄沟道中的假多晶硅去除，TMAH能够渗透到狭小缝隙中，把残留物清理干净，而不会损伤周围的二氧化硅或氮化硅侧壁。

结语

从2.38%的光刻显影，到各向异性的硅刻蚀，再到温和的清洗去胶，TMAH在芯片制造中扮演着多重角色。它不含金属离子的特性，让它成为先进制程中不可或缺的关键材料。随着国内TMAH制备技术的突破，纯度已经能达到0.1ppb以下，浓度精度控制在±0.003%以内，为14nm及以下工艺提供了有力支撑。下一次你拿起手机的时候，也许可以想想，那颗小小的芯片里，TMAH这个“万能显影液”曾经默默地帮它刻下过无数道精密的线条。
