封胶材料与技术- SMT行业之家-优秀的源头厂家交易网

封胶材料与技术

昨天 14:49 浏览：31 来源：小萍子

本文从电子封装保护技术入手，介绍了“顺形涂封”的关键工艺。内容涵盖材料体系的迭代，以及涂布工艺向智能化、绿色化的演进，并阐述了产业在集成化与可持续发展方面的趋势。

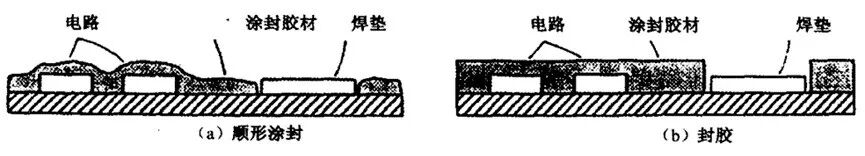

顺形涂封

顺形涂封作为电子封装中关键的保护技术，正通过材料创新与工艺革新实现性能与环保性的双重突破。

在材料体系方面，生物基环氧树脂、氟碳树脂及自修复封装胶等新型功能树脂加速迭代，如生物基环氧树脂耐热温度达324℃，满足半导体封装极端场景需求；自修复封装胶通过微裂纹自动修复功能延长器件寿命3倍，2030年将实现量产应用。环保型涂料市场份额持续扩张，水性涂料、无溶剂涂料及粉末涂料占比预计2025年达70%，其中水性氟碳涂料通过双组分乳液技术实现常温固化，耐候性能与溶剂型产品相当，已广泛应用于建筑铝型材及柔性电子领域。

涂布工艺正朝着智能化、绿色化方向演进。智能涂布系统结合AI算法与物联网技术，实时监测温度、压力及湿度参数，动态调整喷涂角度与厚度，解决元器件底部遮蔽效应，提升涂布均匀性。紫外光固化技术凭借3-30秒快速固化、低能耗特性，在PCB敷形涂装、芯片封装及柔性电子领域实现规模化应用，如UV电子胶在排线定位、管脚密封中提升生产效率，UV光学胶通过液态/固态双形态设计，同步实现粘接、透光性增强及抗冲击功能。沉浸法与喷洒法涂布工艺通过多次喷涂与旋转照射技术，确保100%涂布覆盖率，避免针孔缺陷；流动式涂布与毛刷修补则聚焦高精度场景，如微型传感器封装。

产业趋势方面，电子封装技术向高密度集成方向突破，Chiplet异构集成通过标准化接口实现多工艺节点芯片混合封装，设计周期缩短60%；晶圆级封装（WLCSP）实现5nm以下工艺集成，I/O密度突破10000个/cm²，厚度降至50μm以下。玻璃基板凭借介电损耗0.001(@10GHz)的特性，2026年将量产应用于高频通信模块；碳化硅封装耐温能力突破400℃，适配新能源汽车功率模块需求。可持续发展路径上，封装材料回收率2030年预计超90%，水溶性清洗剂全面替代有机溶剂，光伏封装领域生物降解材料占比突破25%，推动产业链绿色闭环。

顺形涂封材料

顺形涂封材料作为电子封装保护的核心载体，其性能演进与工艺创新正深度契合绿色化、智能化产业趋势。

丙硫醋酸类树脂凭借光敏特性实现紫外光快速固化，其抗湿性与介电优势虽受限于化学溶剂侵蚀性，却反向赋能电路板修补场景，成为可逆保护层的典型代表。

氨基甲酸醋树脂以强韧性与抗水汽渗透性占据主流地位，但高频电路适应性不足的短板推动低介电改性研究，如纳米二氧化硅复合PU材料已实现介电常数降至3.5以下，适配5G通信模块需求。硅胶树脂凭借低吸水性与热稳定性成为微波封装优选，其机械性能短板通过碳纳米管增强复合技术得以改善，拉伸强度提升40%，同时保留低离子杂质特性，满足高可靠性封装要求。氟化高分子树脂虽受限于高成本，但其抗辐射与耐极端环境特性在航天级电子封装中不可替代，新型氟硅杂化树脂通过分子设计平衡成本与性能，已实现局部商业化应用。

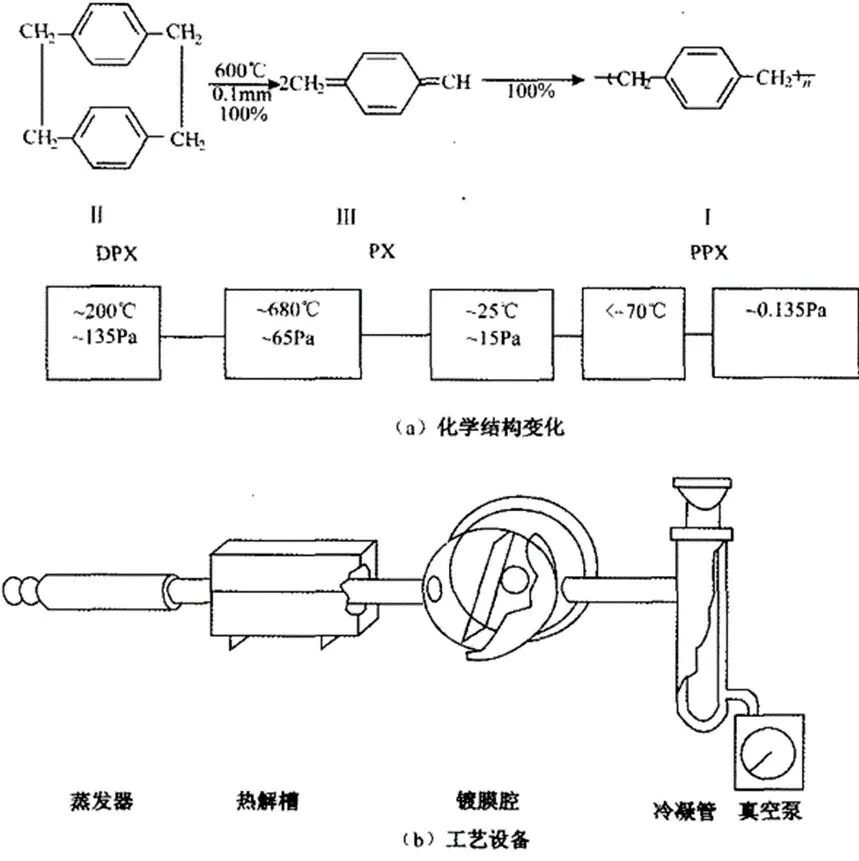

聚对环二甲苯树脂以气相沉积聚合技术实现25μm超薄均匀涂层，其抗湿气渗透性与电性能稳定性在芯片级封装中表现卓越，自修复型XY树脂通过微胶囊化修复剂实现裂纹自动愈合，寿命延长2-3倍，成为高价值器件保护新方向。

当前，生物基顺形涂封材料如植物油基环氧树脂、木质素改性硅胶正加速替代传统石油基产品，降低碳足迹；纳米复合涂封技术通过精准控制纳米颗粒分散，实现机械强度、热稳定性与电磁屏蔽性能的多维提升；智能涂布装备结合机器视觉与AI算法，实时监测涂布厚度与均匀性，动态调整喷涂参数，解决元器件底部遮蔽效应，推动涂封工艺向高精度、高效率方向演进，为消费电子、汽车电子及航空航天领域提供更可靠、更环保的保护解决方案。

封胶

涂环氧树脂封胶作为微电子封装的核心材料，凭借其优异的抗水渗透性、化学稳定性及热稳定性，在IC芯片封装中占据重要地位。

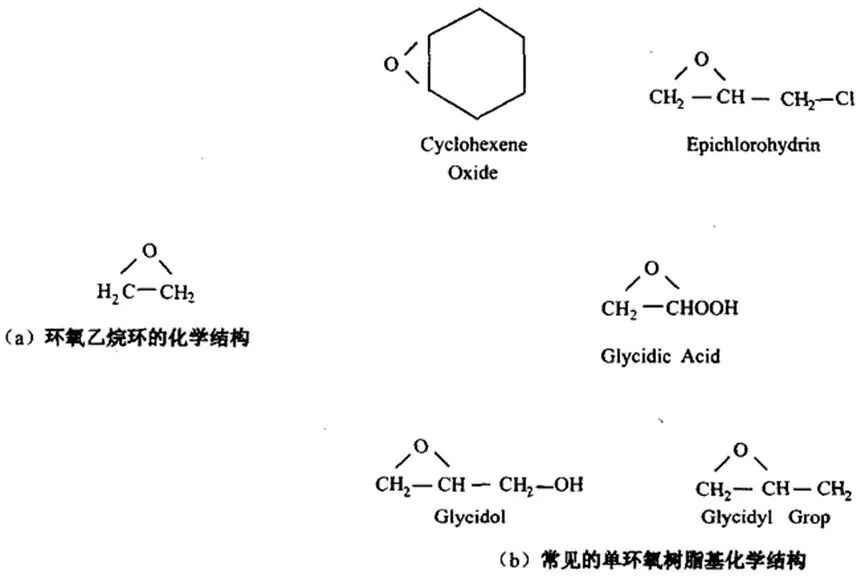

其化学本质为含环氧乙烷环或环氧氧化物基团的高分子化合物，常见单体包括环乙烯氧化物、氯甲环氧丙烷、缩水甘油酸类及环氧丙醇等，通过与硬化剂的交联反应形成三维网络结构，赋予材料机械强度与功能特性。在硬化剂体系中，氨基类硬化剂虽具快速硬化优势，但电性能与抗水渗透性不足，故应用受限；酸酐基硬化剂因酯链易水解，仅适用于高温低湿场景，如功率晶体管封装；酚醛硬化剂则凭借良好的抗水渗透性，在微电子封装中广泛应用。

具体树脂类型中，双酚A聚二缩水甘油醚（DGEBA）作为主流品种，虽因高分子量特性导致弹性模量、玻璃化转变温度降低及线性热膨胀系数升高，限制了其在高温高湿环境中的应用，但通过与双酚F聚二缩水甘油醚（DGEBF）的复配，可优化应力缓冲性能；而酚醛环氧树脂（EPN）与甲酚醛环氧树脂（ECN）因低热膨胀系数、低水渗透性及高玻璃化转变温度，成为硬式封胶的主力，其合成通过氯甲环氧丙烷与苯酚羟基的缩合反应实现。环脂肪酸环氧树脂则以二羧酸酐为硬化剂，兼具优异电性能与环境耐受性，且为无氯残留的环保型材料。

当前，环氧树脂封胶正朝着高性能化、功能集成化与绿色化方向发展：纳米填充剂（如二氧化硅、氮化硼）的引入提升了热导率与机械强度；生物基环氧树脂（如腰果酚基、木质素基）的研发响应了环保法规；光固化与双重固化技术的进步实现了更精准的工艺控制；3D封装中多层堆叠封胶技术通过梯度材料设计与界面优化，解决了热应力匹配问题；智能封装材料通过添加相变材料或自修复微胶囊，增强了温度适应性与可靠性。

END

转载内容仅代表作者观点
