电子器件失效分析- eMMC失效
2026年01月09日 09:46   浏览:168   来源:小萍子

解密eMMC失效:带你看透存储故障的核心密码

导语你是否遇到过这样的场景:

  • 用了年的手机突然频繁卡顿,拍好的照片莫名丢失;

  • 车载导航在零下 20℃的寒冬突然死机,甚至无法启动;

  • 家里的智能机顶盒每隔几天就自动重启,追剧看到关键节点戛然而止。

这些看似毫无关联的故障,背后往往藏着同一个 隐形主角”——eMMC

作为嵌入式多媒体卡(Embedded MultiMediaCard)的缩写,eMMC是电子设备的 内置硬盘,承载着数据存储与读写的核心任务。根据 JEDEC(全球半导体行业标准组织)统计,全球每年有超过 10 亿台电子设备搭载 EMMC,其可靠性直接决定了设备的使用寿命和用户体验。但由于 eMMC 集成在设备内部,故障点隐蔽,很多人遇到问题只会笼统归结为 存储坏了

本文将用通俗的语言拆解专业逻辑,带你看透 eMMC 失效的核心密码。


一、eMMC-存储届的集大成者

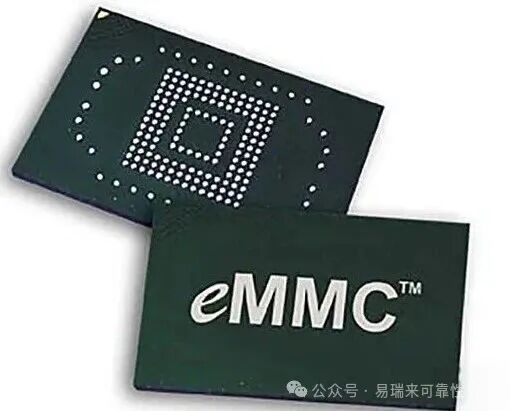

很多人会把eMMC 和 U 盘、SD 卡混淆,但其实它是存储界的 “集大成者”—— 简单说,eMMC=“NAND 闪存芯片 + 控制芯片 + 标准接口” 的三合一套餐,是直接焊接在 PCB 板上的嵌入式存储方案。

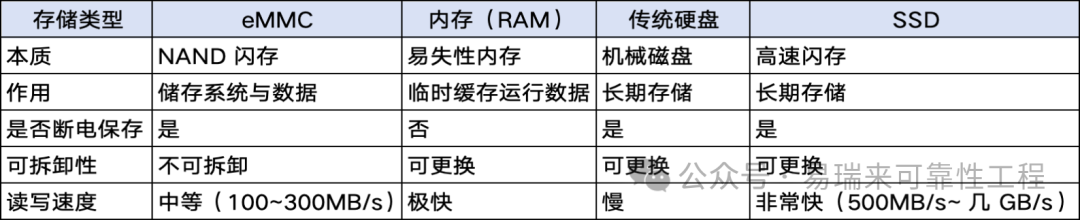

eMMC既不是RAM,也不是传统硬盘,但它确实是系统与文件的持久存储器,功能上与SSD最为接近。但是eMMC 是半双工‌:读写操作必须分开进行,像单车道只能单向通行,读写效率较低。‌其寿命、性能和可替换性远不及SSD,因此不适合用于频繁高强度读写的设备中。几种不同的存储方式的对比如下表。


从结构来看,它的三个核心部分各司其职:NAND 闪存是 “数据仓库”,负责存放照片、系统文件等所有数据;控制芯片是 “智能管家”,不仅管理数据的读写、擦除,还自带磨损均衡算法(让闪存各区域均匀损耗)、坏块管理(屏蔽损坏区域)等核心功能;标准接口则是 “沟通桥梁”,遵循 JEDEC 制定的 MMC 协议,确保与手机、车载主控等芯片无缝兼容。

和传统的“独立闪存 + 独立控制器” 方案相比,eMMC 的优势却很明显:体积小(最小仅 4mm×6mm)、成本低、兼容性强,因此广泛应用于中低端手机、平板、智能电视、车载电子、物联网设备等场景。而SSD更多被应用于如高端笔记本/PC等高性能计算设备。根据市场调研机构 Counterpoint 数据,2023 年全球消费电子领域 eMMC 出货量达 6.8 亿颗,车载领域增速最快,年增长率超 25%。

但集成化设计也带来了“双刃剑效应”:三个核心部分封装在一个芯片里,一旦出现故障,很难直接判断是哪个环节出问题 —— 这也是 EMMC 失效分析的难点所在。

二、eMMC失效的“五大重灾区”-失效机理

eMMC失效并非偶然,主要集中在五大场景,每个场景背后都有明确的失效机理,如下表:

失效类型

核心机理

通俗比喻

典型场景

大致占比

磨损老化

NAND 闪存 P/E 次数耗尽(TLC1000-3000 次;MLC万 - 3 万次),磨损均衡算法失效

笔记本纸张写满无法再用

监控设备、车载记录仪、高频写入的物联网设备

30%

电压异常

供电电压波动超±5%JEDEC 标准),纹波过大(>100mV),掉电导致数据写入中断

写文章中途断电,内容未保存

劣质充电器供电、供电电路设计简陋、设备突然掉电

25%

温度应力

高温加速电子迁移,低温导致PCB 与 eMMC 焊点热膨胀系数不匹配(开裂)

高温让零件加速老化,低温让焊点 收缩断裂

车载设备(夏冬温差)、户外物联网设备、靠近热源的电子设备

20%

静电损伤(ESD

静电击穿控制芯片(HBM 耐受电压 2000-4000V),隐性损伤后期爆发

无形的电击” 损坏内部电路

生产维修未做防静电、用户插拔设备产生静电

15%

兼容性与固件问题

控制器固件bug,与主控芯片 MMC 协议不匹配,坏块管理算法失效

管家” 操作手册有错误,与设备 沟通不畅

设备系统升级后卡顿、新机型兼容性测试不足

10%

(数据来源:JEDEC标准文档、三星 铠侠存储可靠性报告、行业失效案例统计)

下面展开说明各失效类型的关键细节:

2.1 磨损老化:用坏了”

NAND闪存的写入次数是有限的 —— 比如常用的 TLC 闪存,单块区域的 P/E 次数(编程 擦除次数)约 1000-3000 次,MLC 闪存可达 万 - 3 万次(数据来源:三星闪存技术白皮书)。eMMC 的 管家(控制芯片)会通过磨损均衡算法延长寿命,但如果设备频繁写入大量数据(比如监控设备、车载记录仪),或者算法设计缺陷,就会导致部分区域提前耗尽寿命,出现 写保护”“数据无法保存” 等问题。这就像笔记本的纸写满了就没法再用,只是 eMMC 的 纸张” 是电子单元。

2.2 电压异常:供电不稳” 惹的祸

eMMC的正常工作电压通常为 3.3V(供电电压)和 1.8V(接口电压),允许的电压波动范围仅 ±5%(依据 JEDEC JESD84-B51 标准)。如果供电电路设计粗陋,或者设备使用劣质充电器,会导致电压纹波过大(超过 100mV),甚至突然掉电。这会直接导致数据写入中断 —— 就像写文章写到一半突然断电,内容没保存;更严重的是,电压冲击会击穿控制芯片的 MOS 管,造成永久性损坏。某手机品牌售后数据显示,约30% 的 突然无法开机” 故障与 eMMC 供电异常有关。

2.3 温度应力:冷热交替” 的考验

消费级eMMC 的工作温度范围是 0℃~70℃,工业级为 - 40℃~85℃(引用自铠侠工业级 eMMC 规格书)。高温会加速闪存芯片的电子迁移,导致存储单元漏电;低温则会让 PCB 板与 eMMC 的焊点收缩不均,出现微裂纹,导致接触不良。车载场景是重灾区 —— 夏季车内温度可达 60℃以上,冬季北方户外低至 - 30℃,冷热交替让 eMMC 的焊点疲劳加速,这也是很多车载导航 冬天容易死机” 的核心原因。

2.4 静电损伤:隐形杀手” ESD

静电是电子元器件的隐形杀手,eMMC 的控制芯片对静电尤为敏感,其人体模型(HBM)静电耐受电压通常仅 2000-4000V(数据来源:JEDEC JESD22-A114 标准)。生产过程中工人未戴防静电手环、维修时用非防静电工具触碰芯片、甚至用户插拔设备时产生的静电,都可能击穿控制芯片的内部电路。更隐蔽的是,部分静电损伤不会立即失效,而是导致芯片性能下降,使用几个月后突然出现卡顿、数据丢失 —— 这类失效占所有 eMMC 故障的 25%,也是最容易被误判的类型。

2.5 兼容性与固件问题:沟通不畅” 的麻烦

eMMC的控制芯片自带固件(相当于 管家的操作手册),如果固件存在 bug,或者与设备主控芯片的 MMC 协议版本不匹配,就会出现 沟通不畅。比如某品牌手机升级系统后,eMMC 的读写速度从 100MB/s 骤降至 20MB/s,就是因为新系统与旧固件的兼容性问题;还有些案例中,固件的坏块管理算法失效,无法识别损坏的闪存区域,导致数据写入到坏块中,出现 文件损坏”“无法读取” 的问题。根据行业统计,这类 软故障” 占 eMMC 失效的 20%,且通过固件升级即可修复。

三、eMMC失效分析-三部曲

eMMC 失效分析不能 “盲目拆件”,必须遵循 “先现象、后检测、再验证” 的逻辑,这是我 30 年总结的高效方法:

第一步:现场复现与数据收集—— 不急于拆件,先搞懂 “病因”

这一步就像医生问诊,核心是“摸清症状和病史”。首先要记录故障现象:是卡顿、无法开机、还是数据丢失?失效是偶尔发生还是必然发生?比如用户反馈 “手机充电时卡顿”,就可以锁定供电相关问题;“低温环境下失效” 则指向温度应力或焊点问题。

然后收集关键数据:设备的使用年限(是否过了保修期)、维修历史(是否拆机维修过)、工作环境(是否长期在高温/ 低温下使用)、使用习惯(是否频繁拍视频、存大文件)。同时要提取故障日志 —— 大多数设备的 EMMC 控制器会记录错误码(比如 “ECC 纠错失败”“写操作超时”),通过日志可以快速定位方向。

举个例子:某户外装置频繁重启,日志显示“eMMC read error(地址 0x1234)”,结合产品 “长期暴晒” 的使用场景,基本可以判断是高温导致闪存芯片局部损坏,后续检测就有了明确目标。

第二步:非破坏性检测——“不拆壳” 先做 “体检”

非破坏性检测的核心是“不损伤设备,初步排查故障点”,主要包括三项:

  • 外观检查:200 倍光学显微镜观察 eMMC 的引脚和焊点,看是否有氧化、虚焊、裂纹(比如焊点出现 “发黑”“拉丝”,可能是虚焊);如果是拆机设备,还要检查芯片表面是否有划痕、烧蚀痕迹(静电击穿可能导致芯片表面出现微小烧点)。这就像 “用放大镜看皮肤是否有伤口”,快速排除外观问题。

  • 电性能测试:用万用表测量eMMC 的供电引脚电压,看是否在标准范围内(3.3V±5%);用示波器检测供电电压的纹波,若纹波超过 100mV,说明供电电路有问题;再通过信号发生器模拟 MMC 接口信号,测试 eMMC 的响应速度 —— 如果响应超时,可能是控制芯片或固件问题。这一步相当于 “给 eMMC 测血压、查心电图”,量化电性能指标。

  • 热分析:用红外热成像仪(如FLIR T400)观察 eMMC 在工作时的温度分布,若局部温度超过 85℃(消费级上限),说明散热不良;如果温度正常但仍失效,可能是芯片内部故障。曾有案例中,红外热成像发现 eMMC 某引脚温度比其他引脚高 10℃,后续检测发现是引脚虚焊,导致接触电阻过大。

    第三步:破坏性分析—— 精准定位 “病根”

    如果非破坏性检测无法找到原因,就需要进行破坏性分析,这一步相当于“手术探查”:

    • 开封处理:用等离子开封机去除eMMC 的封装外壳,露出内部的闪存芯片和控制芯片(注意避免损伤内部电路);

    • 芯片级检测:X 射线检测焊点是否有内部裂纹(肉眼无法看到),用探针台测试控制芯片的关键引脚功能,判断芯片是否损坏;若怀疑闪存问题,可通过芯片测试仪读取闪存的 P/E 次数和坏块数量,看是否超过阈值;

    • 失效机制验证:根据初步判断,模拟环境复现失效。比如怀疑静电损伤,就用静电发生器按JEDEC 标准进行 ESD 测试;怀疑温度问题,就将 eMMC 放入高低温箱,模拟 - 40℃~85℃的循环环境。某车载 eMMC 失效案例中,通过高低温循环测试,复现了焊点开裂的失效现象,最终确认是温度应力导致。

      四、案例拆解-车载导航eMMC失效分析

      案例背景

      2022 年,某车企反馈其新款车型的车载导航频繁死机,部分车辆出现地图数据丢失,售后故障率达 15%,涉及车辆超过 1 万辆。车主反映,故障多发生在北方冬季,室外温度低于 - 10℃时更容易出现。

      排查过程

      1)现场复现:将故障导航放入高低温箱,设置- 20℃环境,通电 30 分钟后,导航果然出现死机,日志显示 “eMMC write timeout”(写入超时);

      2)非破坏性检测:用万用表测量供电电压,3.3V 正常,纹波小于 50mV;用红外热成像仪观察,eMMC 区域温度均匀(-15℃左右),无异常发热;用光学显微镜观察 eMMC 焊点,发现部分焊点有微小裂纹;

      3)破坏性分析:对eMMC 进行 X 射线检测,确认焊点存在内部裂纹(热膨胀系数不匹配导致);拆解后发现,eMMC 的封装材料与 PCB 板的热膨胀系数差异较大(eMMC 为 12ppm/℃,PCB 为 18ppm/℃),低温下收缩不均,导致焊点疲劳开裂;

      4)失效根源:PCB 与 eMMC 的热膨胀系数不匹配,北方冬季低温导致焊点微裂纹,接触电阻增大,数据写入时出现超时,最终导致死机。

      解决措施

      1)更换eMMC 的封装材料,将热膨胀系数调整为 16ppm/℃,与 PCB 接近;

      2)优化焊点材料,采用低温焊锡(熔点138℃),提升焊点的抗疲劳能力;

      3)在eMMC 底部粘贴导热垫,增加热传导,减少温度骤变带来的应力。

      效果验证

      改善后,将导航放入- 40℃~85℃的高低温箱进行 1000 次循环测试,无一次失效;装车后跟踪 6 个月,故障率从 15% 降至 0.3% 以下,完全解决问题。

      五、提升eMMC可靠性-6大关键措施

      eMMC 失效大多可以预防,这 6 个措施能让可靠性提升 80%:

      5.1 选型要 “对症”—— 不选贵的,只选对的

      选型是基础,要根据使用场景匹配EMMC 等级:消费级(0℃~70℃)适合手机、平板等日常设备;工业级(-40℃~85℃)适合车载、户外物联网设备;车规级(-40℃~105℃)适合发动机周边等高温场景(引用自 AEC-Q100 车规标准)。同时要关注闪存类型:MLC 闪存的 P/E 次数是 TLC 的 3-5 倍,适合频繁写入的场景(如监控);还要查看厂商的可靠性报告,优先选择一线品牌。

      5.2 PCB 设计避 “坑”—— 细节决定寿命

      PCB 设计要重点优化三点:

      是供电电路,在 eMMC 的 VCC 引脚附近并联 0.1μF 和 10μF 的滤波电容,减少电压纹波(依据 IPC-2221 PCB 设计标准);

      是接地,将 eMMC 的 GND 引脚与 PCB 的主地连接,避免接地不良导致的信号干扰;

      是布局,让 eMMC 远离 CPU、功率芯片等热源,预留至少 2mm 的散热空间。某智能手表厂商曾因 eMMC 紧邻 CPU,导致高温死机,优化布局后故障率从 8% 降至 0.2%。

      5.3 供电防护要 “到位”—— 避免电压 “过山车”

      供电不稳是eMMC 的 “大敌”,要做好两项防护:一是使用优质电源芯片,确保输出电压波动不超过 ±5%;二是增加掉电保护电路,在设备突然断电时,通过电容储存的电能,为 eMMC 提供 10-20ms 的供电(足够完成数据写入)。对于车载设备,还需增加过压保护模块,防止汽车启动时的电压冲击(最高可达 14.8V)损坏 eMMC。

      5.4 热设计要 “合理”—— 控制温度 “不发烧”

      温度是eMMC 老化的主要诱因,热设计要遵循 “远离热源 + 主动散热” 原则:车载设备中,eMMC 应远离发动机和排气管,必要时粘贴导热垫,将热量传导至设备外壳;户外物联网设备可采用金属外壳散热,避免密封式设计导致热量积聚。根据测试,当 eMMC 的工作温度从 70℃降至 50℃时,使用寿命可延长 3 倍(数据来源:JEDEC 温度加速老化测试标准)。

      5.5 静电防护不 “松懈”—— 拒绝 “隐形杀手”

      静电防护要贯穿全生命周期:生产过程中,工人必须戴防静电手环、穿防静电服,工作台接地;维修时使用防静电烙铁和镊子,避免直接触碰eMMC 的引脚;设备设计时,在 eMMC 的接口处增加 TVS 静电保护管,将静电泄放至大地(TVS 管的响应时间需小于 1ns,依据 IEC 61000-4-2 标准)。某手持产品生产厂曾因未做好静电防护,导致 eMMC 不良率高达 1%,增加防护措施后降至 30ppm。

      5.6 固件与系统要 “适配”—— 保持 “沟通顺畅”

      要定期更新eMMC 固件(厂商会通过固件修复 bug、优化算法),同时确保设备系统与 eMMC 的 MMC 协议版本兼容(比如 MMC 5.1 协议支持更高读写速度,需系统支持)。此外,系统层面要优化读写策略:减少无效写入(比如关闭不必要的日志写入),开启 TRIM 功能(让 eMMC 及时清理无效数据),避免闪存频繁擦除。某安卓系统终端通过优化系统读写策略,eMMC 的使用寿命从 3 年延长至 5 年。

      六、澄清误区-避坑指南

      • 误区1:eMMC 失效就是 “闪存坏了”—— 其实控制芯片、焊点、供电问题更常见,根据统计,仅 30% 的失效是闪存本身损坏,其余 70% 是外部因素导致;

      • 误区2频繁格式化能 “修复” 卡顿—— 格式化会强制擦除闪存,反而加速 P/E 次数消耗,正确做法是清理无效数据、开启 TRIM 功能;

      • 误区3:工业级 eMMC 就不会失效—— 工业级只是工作温度范围更广、寿命更长,但如果供电不稳、静电损伤,同样会失效,防护措施不能少;

      • 误区4:失效后数据一定找不回—— 如果是焊点、供电等外部问题,修复后数据可完整保留;即使是闪存部分损坏,专业机构也能通过读取未损坏的闪存区域,恢复部分数据(成功率约 60%)。

        结语

        eMMC 作为电子设备的 “数据心脏”,其失效有迹可循:先搞懂使用场景(是否高温、频繁写入),再用 “现象收集→非破坏性检测→破坏性分析” 的逻辑排查,最后通过选型、设计、防护等措施预防,就能大幅提升可靠性。

        您遇到过哪些eMMC 相关的设备故障?比如手机卡顿、车载死机、数据丢失等,欢迎在留言区分享你的经历和经验。
