在科技与工业革新的浪潮下，集成电路（芯片）已跃升为现代社会运转的核心基石。其应用场景贯穿计算机、移动终端、物联网乃至智能驾驶等关键领域，成为数字经济时代不可或缺的战略资源。作为全球技术创新的枢纽，芯片制造技术的深度探索对科研群体与公众认知均具有重要价值。当前，高效低功耗芯片的市场需求持续攀升，驱动技术研发不断突破，每一次制程革新都可能重塑产业格局。值得关注的是，芯片制造能力已成为衡量国家科技实力的核心指标，其技术先进性直接关联国家在全球价值链中的地位。本文将系统剖析当代芯片制造的关键技术路径，并对未来发展趋势进行前瞻性展望。

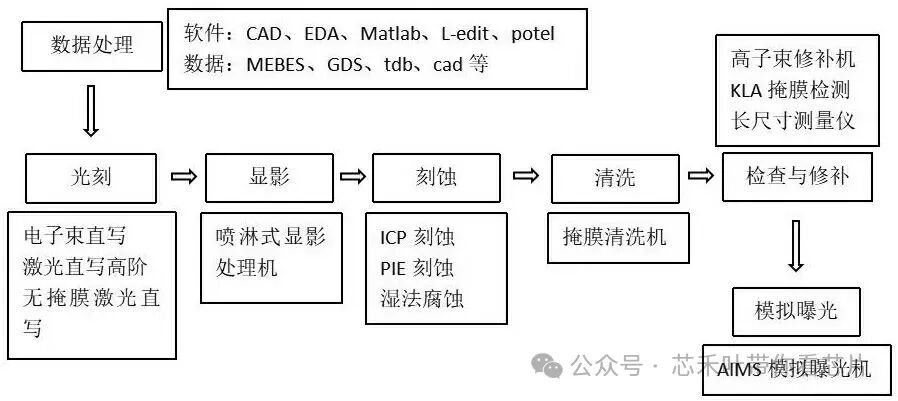

光刻的实施过程

5.沉积与蚀刻

    在半导体制程中，沉积技术作为材料制备的核心手段，广泛应用于芯片多层结构的构建。目前主流的沉积方法包括物理气相沉积（PVD）与化学气相沉积（CVD）。PVD技术基于高能溅射原理，在高真空环境下将金属或半导体靶材原子化，原子态粒子在硅片表面冷凝后形成均匀薄膜；CVD技术则通过气态前驱体在基片表面的化学反应实现薄膜沉积，通过调控反应气体组分与工艺参数（如温度、压力），可制备导电、绝缘或半导体等不同功能的薄膜材料。近年来，原子层沉积（ALD）技术因其亚纳米级的厚度控制精度，在先进制程节点的制造中展现出关键应用价值，成为突破传统沉积技术局限的重要手段。

     蚀刻工艺是定义芯片微观结构的核心步骤，其精度直接决定器件的特征尺寸与性能。湿蚀刻技术利用化学溶液与材料的选择性反应实现图案转移，具有成本低、效率高的优势，但在蚀刻方向性与图形保真度方面劣于干蚀刻技术。干蚀刻中的深反应离子蚀刻（DRIE）技术，通过等离子体与材料的物理轰击-化学刻蚀协同作用，可实现垂直侧壁与高深宽比微结构的精准加工。随着制程节点推进，电子束蚀刻等新型技术逐渐应用于特殊场景，其纳米级的分辨率为超大规模集成电路的制造提供了新的技术路径。

6.残留物清洗

    残留物清洗是保障半导体制程良率的关键环节，其核心目标是去除硅片表面在沉积、蚀刻等工序后残留的杂质粒子、化学污染物及反应副产物，为后续工艺提供洁净的表面状态。清洗流程通常包含三个关键步骤：首先采用硝酸、氢氟酸等化学试剂进行选择性刻蚀，通过化学反应将有机或无机残留物转化为可溶性化合物；其次利用超声波清洗技术，通过液体中气泡破裂产生的局部冲击波，剥离表面附着的微米级固态颗粒；最后通过多次去离子水冲洗去除残留化学试剂，并采用高纯氮气吹干以避免水渍残留。该清洗工艺不仅确保了硅片表面的原子级洁净度，更为金属化、封装等后续关键工序奠定了无缺陷的工艺基础。

7 .接触与金属化

    接触与金属化工艺是实现微电子器件电信号传输的核心技术，其质量直接决定集成电路的互连性能与可靠性。在晶体管密度高达数十亿至千亿级的先进芯片中，金属接触的界面特性对器件性能具有决定性影响：界面处的缺陷态、氧化层或杂质会显著增加接触电阻，降低载流子输运效率。为解决这一问题，业界开发了湿化学处理、等离子体表面改性等界面工程技术，以构建金属-半导体之间的低阻欧姆接触。此外，金属材料的热膨胀系数需与衬底材料匹配，以缓解高温制程中的热应力导致的界面剥离或开裂。

     在三维（3D）集成电路架构中，垂直金属互连的制造是实现层间高效通信的关键。此类高深宽比结构对金属填充的均匀性提出了严苛要求，电化学沉积技术因能在微纳尺度通孔中实现无空洞填充，成为3D集成互连的主流制备方法。随着线宽进入纳米尺度，金属材料需同时满足高导电率与抗电迁移性能，以降低信号传输损耗与延迟。因此，新型互连材料（如钴、钌）与先进填充工艺的研发，已成为突破传统铝/铜互连技术瓶颈的前沿方向。

8.封装测试

     封装技术在集成电路产业链中具有不可或缺的作用，其功能包括：为芯片提供物理机械保护以抵御外部环境应力，实现芯片与外部系统的电气连接，以及通过热管理设计保障器件在工作温度范围内的稳定性。封装工艺流程主要包括：芯片固晶（将裸芯片粘贴于承载基板或引脚框架）、导线键合（采用直径为微米级的金/铝线，通过超声焊接实现芯片焊盘与封装引脚的电学连接）、塑封/陶瓷封装（采用环氧树脂、陶瓷或金属壳体包覆芯片及键合线，实现物理隔离与电磁屏蔽）。

     测试环节是确保集成电路性能达标与质量可控的关键步骤，需验证芯片在额定工作条件下的功能完整性与参数符合性。测试系统通过专用探针卡或测试插座与芯片引脚连接，利用自动化测试设备（ATE）执行功能测试、直流参数测试及可靠性应力测试，模拟实际应用场景下的芯片行为。封装与测试流程中的每一步骤均直接影响最终产品的良率与可靠性，通过严格的质量筛选机制，可确保交付产品满足商用标准。

     随着摩尔定律逐渐逼近物理极限，集成电路产业正处于技术范式转换的关键时期，面临着性能提升瓶颈与创新机遇并存的发展格局。纳米制造技术的持续演进仍是制程升级的核心驱动力，预计未来集成电路将向5nm、3nm乃至更小制程节点延伸，这要求在光刻精度、材料兼容性及工艺控制等方面实现突破。新材料体系的探索为超越传统硅基技术提供了可能：以石墨烯、过渡金属硫族化合物（TMDs）为代表的二维材料，因其在原子尺度下展现出的优异电学特性（如高载流子迁移率、可调带隙），成为后硅时代器件研发的核心方向；自旋电子学技术则通过操控电子自旋而非电荷实现信息存储与传输，有望从根本上解决传统CMOS器件的能耗与速度瓶颈。

     集成电路技术作为现代科技产业与信息社会的核心支撑，其发展进程不仅深刻影响着终端消费者的日常生活体验，更在国家经济发展、科技竞争力提升及战略安全保障层面具有不可替代的关键地位。本文通过对芯片制造全流程技术环节的系统剖析，揭示了集成电路产业背后蕴含的精密制造逻辑与持续创新动力。展望未来，芯片制造技术将面临物理极限突破、材料体系革新、能效比优化等多重挑战，同时也孕育着异构集成、三维堆叠、碳基器件等颠覆性技术机遇。在全球研发投入持续加码与跨学科技术融合的推动下，集成电路产业有望迈向更为先进、高效且可持续的发展阶段，为数字经济的深化演进奠定硬件基础。本文旨在为相关领域的研究者、工程师及爱好者提供技术参考与思路启示，以期共同推动集成电路技术的创新发展与应用探索。
