一、信号完整性（SI）

信号完整性是封装设计的 “生命线”，尤其是 5G、AI 芯片进入 GHz 甚至百 GHz 频段后，一点点走线瑕疵都可能让信号 “跑偏”。核心问题集中在两点：走线长度与阻抗匹配。高频信号的传输延迟与走线长度成正比，长度差超过 λ/10（λ 为信号波长）就会产生相位差，导致时序错乱。比如 DDR5 内存封装，数据信号走线长度差必须控制在 3mm 内，否则传输速率会从 6400Mbps 掉到 4800Mbps。而阻抗不匹配则会引发信号反射，比如封装走线阻抗设计为 50Ω，若实际偏差超过 ±10%，反射系数会大于 0.1，信号幅度波动超 20%，直接影响芯片通信稳定性。

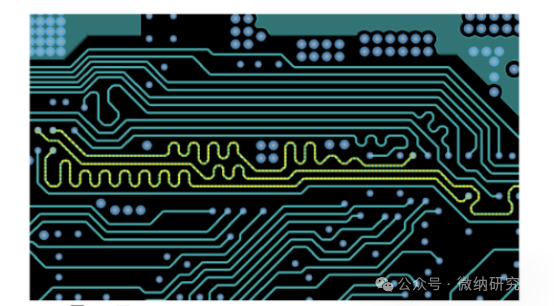

解决方案藏在细节里：一是采用 “蛇形走线” 补偿长度差，但要避免过度弯曲导致信号衰减；二是优化封装堆叠，比如在信号层与参考地层之间控制介质厚度，100μm 介质厚度搭配 1oz 铜厚，可精准实现 50Ω 阻抗；三是减少过孔数量，每个过孔会引入 0.5-1pF 的寄生电容，高频场景下需采用盲埋孔替代通孔，某 5G 射频芯片封装通过这一设计，信号插入损耗降低了 0.8dB。

二、电源完整性（PI）

电源完整性说白了就是 “让芯片喝上干净的电”—— 电源噪声若超过 5%，会导致逻辑电平错乱、时序漂移，甚至烧毁器件。尤其先进制程芯片，供电电压低至 0.6V，对噪声的容忍度更低，电源完整性设计直接决定良率。

核心优化方向有三个：首先是电源 / 地层分布，采用 “网格状电源 + 完整地层” 结构，铜厚至少 2oz，降低电源阻抗，某 3nm 逻辑芯片封装通过这一设计，电源阻抗从 20mΩ 降至 5mΩ；其次是去耦电容摆放，必须靠近电源引脚，距离不超过 5mm，否则寄生电感会抵消滤波效果，建议按 “大电容滤低频、小电容滤高频” 搭配，0.1μF 陶瓷电容 + 10μF 钽电容组合，可覆盖 10kHz-1GHz 噪声频段；最后是优化供电网络（PDN），通过仿真工具模拟不同负载下的电压波动，提前调整电源分配路径，避免出现 “电压塌陷”。

某 AI 芯片封装曾因电源完整性问题，良率仅 60%，后来优化去耦电容布局并加厚电源层，噪声从 120mV 降至 30mV，良率直接提升至 85%，这就是 PI 设计的关键价值。

三、热设计

随着芯片集成度提升，功耗密度已突破 300W/cm²，若热量散不出去，结温会超过 125℃，导致芯片性能 “降频” 甚至永久失效。封装热设计的核心是 “打通散热路径”，让热量快速从芯片裸片传导到外界。

常用方案有三类：一是增加裸露焊盘（EPAD），EPAD 面积需占芯片面积的 60% 以上，通过 solder paste 直接与 PCB 导热；二是使用高导热材料，比如封装底部填充（Underfill）材料的导热系数从 0.8W/(m・K) 提升至 2.5W/(m・K)，散热效率可提升 3 倍；三是集成散热结构，高功耗 AI 芯片封装会嵌入铜块或散热片，甚至采用液冷封装，某 GPU 封装通过铜块 + 导热凝胶组合，将散热能力提升至 500W，满足了 400W 功耗需求。

这里要注意热设计与其他因素的平衡：比如加厚铜块会增加封装厚度，可能影响机械可靠性，需通过仿真优化结构尺寸。

四、机械与制造性（DFM）

再好的设计，造不出来也是白搭。DFM 设计的核心是 “贴合封装厂的工艺能力”，避免因设计超出制造极限导致返工。

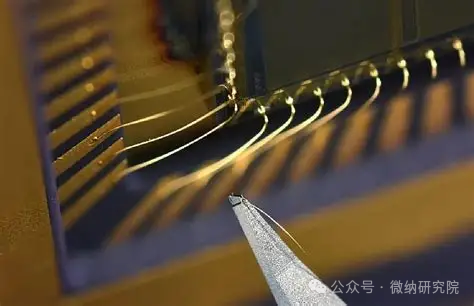

关键指标要严格遵循：最小线宽 / 间距需匹配封装厂的光刻能力，目前主流封装厂的最小线宽可达 20μm，间距不小于 15μm，若设计为 12μm，会导致蚀刻不完全，出现短路；Bond Finger Pitch需与键合机的精度匹配，一般不小于 60μm，否则金线键合时容易出现虚焊；Via Pitch至少为过孔直径的 2 倍，比如 100μm 直径的过孔，间距不小于 200μm，防止钻孔时出现孔壁破损。

此外，还要考虑量产兼容性：比如引脚布局要避免对称设计导致的反向贴装，封装尺寸需符合标准封装库，某消费电子芯片因自定义封装尺寸，导致 PCB 开模成本增加 30%，量产良率下降 10%，这就是忽视 DFM 的教训。

其实封装设计的四大要素不是孤立的 —— 比如热设计中加厚铜块可能影响信号走线的阻抗，DFM 要求的线宽限制可能制约电源层的分布。优秀的封装设计，是在信号、电源、散热、制造之间找到最优解，既要满足芯片性能需求，又要兼顾量产可行性与成本。
