一、什么是PCBA工艺边？

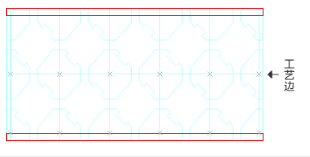

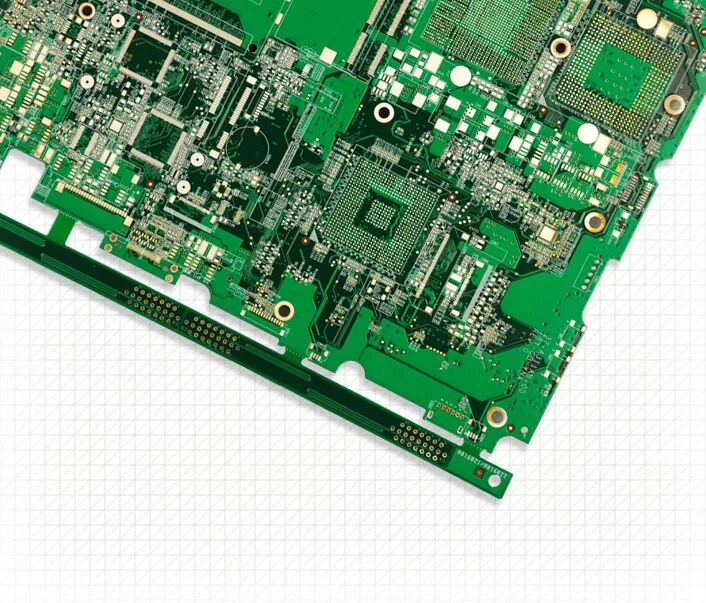

在SMT贴片加工时，细心的工程师总会发现PCB板两侧延伸着两条"空白长条"，这就是被称为"生产线安全带"的工艺边。以捷配PCB的实践经验来看，工艺边宽度通常控制在5-10mm范围，既要为传送轨道留出8mm夹持空间，又要避免过度浪费板材。

工艺边承担着三大核心功能：

- 机械传送：为SMT产线导轨提供8-12mm夹持区域

- 定位基准：放置3个以上光学定位Mark点（直径1.0±0.1mm）

- 安全隔离：确保贴片机吸嘴与轨道保持2mm安全距离

 二、3步打造完美工艺边

 1. 尺寸规划黄金法则

- 单边工艺边宽度≥5mm（建议8mm）

- 双工艺边总宽度不超过板子长度的25%

- 器件距离板边≥3.5mm（精密BGA需≥5mm）

 2. 特殊场景处理技巧

- 异形板采用"邮票孔+工艺边"组合设计

- 高频板在工艺边设置接地屏蔽环

- 汽车电子板需预留应力释放槽

 3. 捷配PCB特色服务

- 免费提供工艺边DFM检查报告

- 支持V-cut与铣槽混合设计

- 智能拼板系统自动优化材料利用率

 三、工艺边去除的3种方法对比

| 方式         | 精度误差 | 适用场景         | 成本对比 |

| 铣割分板机   | ±0.1mm   | 高精度医疗设备   | ★★★★★    |

| V-cut分板机  | ±0.3mm   | 消费电子产品     | ★★★☆☆    |

| 手工掰断     | ≥1.0mm   | 样品验证阶段     | ★☆☆☆☆    |

 四、新手工程师必看3个避坑指南

1. 禁布区设置：在EDA软件中建立3mm自动避让规则

2. Mark点保护：在工艺边设置3个直径1mm的裸铜定位点

3. 拼板优化：采用阴阳拼板方式可提升15%板材利用率

记住：工艺边不仅是生产辅助结构，更是连接设计与制造的智能桥梁。选择与捷配PCB这样的专业伙伴合作，能让您的PCBA生产既保质量又控成本，在激烈的市场竞争中赢得先机！
