半导体技术作为现代科技发展的核心引擎，正不断推动着计算、通信、人工智能等关键领域的革新。当前，半导体器件持续沿着高性能与高集成度的轨迹演进，晶体管尺寸不断微缩，芯片内集成的功能单元数量呈指数级增长。然而，这种高度集成与性能的跃升也导致了单位面积功耗与热流密度的急剧增加，使得散热问题日益严峻，已成为制约芯片算力进一步突破、能效持续优化及系统长期可靠运行的关键瓶颈。高效的热管理对于保障半导体器件在额定工况下稳定工作、延缓材料老化与性能衰退、乃至释放芯片潜在性能上限都至关重要，是半导体技术持续向前发展必须攻克的基础课题。

   半导体器件集成度与功率密度的指数级提升，使得芯片热积累问题空前严峻。现代高性能芯片已包含数十亿晶体管，其功率密度极高，成为高强度热源。研究表明，芯片结温每上升10°C，器件寿命可能减半，因高温会加速电迁移与材料劣化，导致性能衰退与可靠性危机。

   在5G通信、人工智能等高频高功率场景中，散热挑战尤为突出。5G基站芯片需在高速数据传输中处理大功耗，而AI计算芯片在执行深度学习任务时也产生巨大热量。传统的散热片与风扇组合已难以满足对散热效率与可靠性的严苛要求。因此，发展新型封装散热技术已成为保障这些高性能半导体稳定工作的关键所在。

   在半导体封装散热的整个体系中，关键材料技术扮演着基础而至关重要的角色。其中，热界面材料是连接芯片与外部散热结构（如金属盖板或鳍片散热器）的桥梁，其核心使命是消除两个固体表面接触时存在的、由微观粗糙度形成的微小空隙。这些空隙中的空气是极差的热导体，会形成巨大的接触热阻。TIM通过填充这些空隙，建立起高效的热传导通道。其家族成员性能跨度很大，从常见的、便于施工但老化和性能一般的导热硅脂，到在特定温度下发生相变以改善贴合性的相变材料，再到便于安装的导热垫片。对于追求极致散热性能的应用，则采用高性能的金属连接，如低温烧结纳米银或金属钃焊，这些材料能实现接近一体金属的热传导性能，其性能优劣直接决定了从芯片到散热器的第一道“关口”的总热阻。

    与此同时，作为芯片电气互连与机械承载平台的封装基板与中介层，其材料本身也正在经历一场“导热革命”。传统上以成本与加工性取胜的有机基板，其导热性能已接近瓶颈。为此，产业界通过嵌入高导热的铜块来为局部热点提供快速散热通道，或直接采用氮化铝、氧化铝等导热性远优于有机材料的陶瓷基板。在面向2.5D/3D集成等更前沿的领域，作为芯片间互连桥梁的硅中介层和玻璃中介层，不仅提供了高密度的布线能力，其材料本身相对于有机材料也具备更优的导热特性，从而在实现电气功能的同时，也为垂直方向的热量疏导贡献了积极力量。这些基础材料的演进，共同构成了应对芯片散热挑战的底层物质基础。

1.结构创新设计

   基于硅通孔技术的三维异构封装架构，以芯片的垂直堆叠设计为核心，突破了传统平面封装的限制，在实现空间利用率和集成密度跨越式提升的同时，也为高密度集成下的热管理难题带来了创新性的解决思路（见图）。该架构通过与嵌入式的微流道散热结构进行系统性协同设计，能够实现对核心热点的主动、高效移除，将整体散热性能提升至全新水平。研究表明，采用该复合散热设计可使单位体积的散热效能提升达300%。其中，微流道结构通过其精密设计的冷却液流道网络，实现了对堆叠芯片内部热量的精确引导和快速扩散，从而确保热量得以从密集产生区域高效导出，其工作示意图与效果对比如图所示。

三维异构封装结构示意图

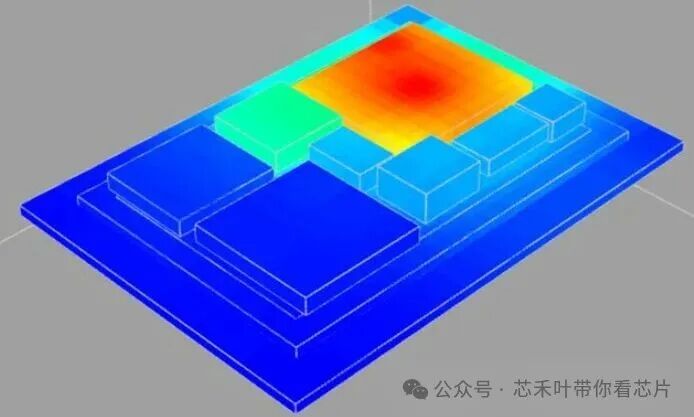

 半导体三维异构封装实验数据的热仿真图

 2.在先进工艺集成方面，关键技术主要包括低温键合与微结构加工。

     低温键合技术，特别是纳米银烧结工艺，已成为实现高可靠性互连的关键。该工艺能在约250℃的低温下形成高热导率（可达250 W/(m·K)）的连接层，有效避免了高温工艺导致的热损伤。其形成的界面孔隙率低，兼具优异的热传导性、机械强度和长寿命的热循环可靠性，为高功率器件提供了稳定的散热基础。

    微结构加工技术则致力于通过改造材料表面形态来提升散热能力。例如，激光诱导石墨烯工艺利用高能激光在铜基板表面构建三维多孔网络，可将有效散热面积提升3倍以上，显著增强了热交换效率。该材料还具有导电性好、强度高和耐热性佳的优点。此外，激光焊接、真空蒸镀等技术也常被用于在芯片表面构建各种微纳结构，通过增大表面积与优化热流路径来改善导热性能，其中基于局部高温原理的激光焊接工艺应用较为广泛。

  3.散热技术的优化正朝着更精准、更高效、更集成的方向演进，其发展要点主要体现在以下几个方面：

   首先，智能热管理已成为核心趋势。通过在芯片或封装内部集成微型温度传感器，系统能够实现对关键区域热力状态的实时监测。这些数据输入至先进的控制算法，可实现散热策略的动态调控。例如，在高负载运行时，系统可自动提升风扇转速、增大液冷泵功率或启动辅助冷却单元，以快速移除热量；而在轻负载时，则智能降低冷却功耗，实现精准的能效平衡。这种基于实时热流的闭环控制，在确保散热效率最大化的同时，显著降低了系统整体能耗。

   其次，新型散热材料的科学应用是突破性能瓶颈的关键。其中，量子点散热材料展现出巨大潜力。其原理在于通过精确调控量子点的尺寸与结构，利用其表面等离子体激元效应，大幅增强材料在远红外波段的辐射能力。表面等离子体激元是金属纳米结构中自由电子与光子耦合产生的集体振荡，能将热能高效转化为红外辐射并散发出去，从而在不依赖介质接触的情况下提升被动散热效率。这类材料的研发为突破传统传导、对流散热的物理限制提供了新路径。

   再者，微尺度与集成化散热结构是应对高功率密度芯片的必然选择。这包括在芯片内部或封装衬底中直接制造微流道、热通孔阵列、均热腔等微观结构。例如，三维异构集成中的硅通孔不仅用于电连接，也作为高效垂直热通道；而嵌入芯片背面的微流道冷却，能让冷却液无限贴近热源，实现极高的热移除速率。这类技术将散热系统从“后置附加”变为“前置内嵌”，实现了散热与封装的深度融合。

   此外，多物理场协同设计与仿真的重要性日益凸显。散热不再是独立环节，而需与电气设计、信号完整性、机械应力及可靠性在早期进行统一优化。利用先进的多物理场仿真工具，可以在设计阶段精准预测热分布、优化散热路径、避免热干扰，从而在系统层面达成性能、功耗、尺寸和成本的综合最优解。

   综上，未来散热技术的突破，依赖于智能控制算法、前沿材料科学、精密制造工艺与系统级设计理念的深度融合与协同创新。

   半导体封装散热技术的实践应用已深入多个对可靠性与性能要求严苛的高端领域。

   在高功率绝缘栅双极晶体管模块中，其工作于高压大电流状态，产生的焦耳热极大。为应对此挑战，直接液体冷却技术被广泛应用，通过将冷却液直接输送至模块基板，实现了高效的热量移除。该技术能将界面热阻显著降低至约0.05 K/W，使模块在高达200 A/mm²的电流密度下稳定运行，从而大幅提升了电力电子系统的功率密度与可靠性。

   在人工智能计算芯片领域，巨大的计算功耗带来了严峻的散热压力。以微泵驱动的相变冷却为代表的先进方案成为研究热点。该技术驱动冷却介质在芯片内部的微流道中循环，介质通过液相到气相的相变高效吸热。此方法可实现芯片的局部快速冷却，且结构紧凑，为释放AI芯片的极限算力提供了关键支撑。

   对于新能源汽车核心的车规级碳化硅功率器件，其散热需求在高温、振动的恶劣环境下尤为突出。一种有效的解决方案是结合纳米银烧结与金刚石基板。纳米银烧结在低温下形成高导热、高可靠的连接界面，而金刚石基板则凭借其极高的热导率快速扩散热量。测试表明，该方案能使器件在175℃高温下保持热稳定性，满足了车规级应用对寿命与可靠性的极端要求。
