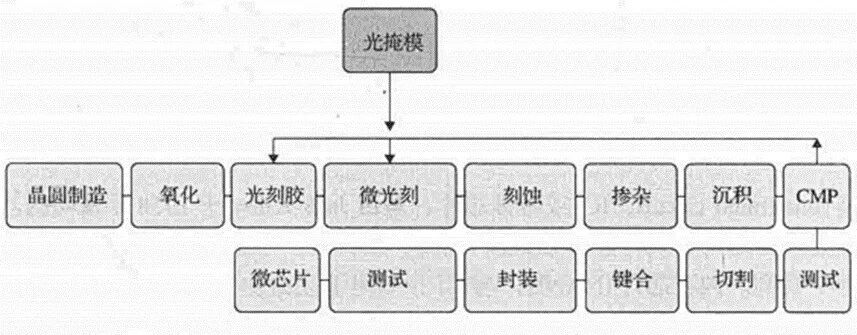

微芯片作为半导体产业的核心支柱, 本文将详细介绍微芯片的制造方法。微芯片制造作为半导体产业的核心支柱，其工艺复杂性与技术精密性持续突破物理极限，正朝着3纳米以下制程、三维集成与绿色制造方向加速演进。硅作为基础材料，凭借其独特的半导体特性——在栅极电压调控下实现导电与绝缘状态的切换，成为构建数亿晶体管开关阵列的理想载体，这一特性在集成电路中转化为二进制1/0的数字信号处理能力，支撑着从移动终端到超算的算力需求。微芯片制造作为半导体产业的核心，其晶圆制造环节正经历着材料革新、工艺优化与智能化升级的深度变革。硅锭生产方面，直拉法（Czochralski法）通过磁场控制与直径自动调节技术，实现300mm以上大直径硅锭的稳定生长，纯度达99.999999999%，结合“缩颈技术”将位错密度降至<100 cm⁻²；浮区法虽受限于150mm直径，但在高纯度要求场景仍具应用价值。硅材料提纯领域，内蒙古沐邦项目采用真空电子束熔炼与区熔定向凝固技术，硅废料利用率达90%，电耗降至行业平均66%，并实现酸液封闭式循环（利用率95%）；德国实验室则通过等离子体提纯在1500℃实现6N纯度，能耗降低60%，而微生物浸出法与微波辅助提纯技术进一步推动环保与效率提升。晶圆制造流程中，裁剪、磨削与切片环节通过金刚石锯与湿式自动研磨机实现晶圆薄化至1mm厚度，结合X射线衍射确定晶体取向。精研阶段采用氧化铝或碳化硅浆料，通过机械压力与化学方法抛光，表面粗糙度控制在原子尺度。刻蚀工艺采用硝酸、乙酸或氢氟酸溶液去除表面损伤层，而清洗环节则引入ASTEC清洗法，结合臭氧氧化、兆声波清洗与HF酸蚀刻，实现金属污染（如Fe、Cu、Ni等）的精准控制，配合超临界CO₂干燥技术消除水痕缺陷，适用于45nm以下节点。抛光技术方面，化学机械抛光（CMP）采用Al₂O₃、SiO₂或CeO₂浆料，结合抛光垫调节器与真空吸附系统，实现纳米级平坦度；3M公司开发的CMP材料与晶圆支撑系统，通过粘合保护胶带与耐热胶带，提升晶圆处理稳定性。智能化升级方面，AI调度系统与数字孪生技术实现全流程数据一体化，通过边缘节点+云平台构建纳秒级反馈闭环，预测性维护与自动缺陷识别提升良率；日扬弘创研发的晶圆多片式双面抛光高效取放设备，支持OHT自动化物流体系，局部洁净度达ISO Class 100以上，装卸载时间压缩至3分40秒，较德国同类设备效率提升145%。材料创新层面，二维硒化铟（InSe）晶圆通过“固—液—固”策略实现大面积可控制备，10纳米沟长晶体管开关速度达现有3纳米硅基技术的3倍，能效提升一个量级，满足国际半导体技术路线图2037年性能指标。环保工艺方面，单片旋转式清洗法采用HF与臭氧交替供应，配合氮气氛围干燥，避免二次污染；臭氧水清洗体系减少化学品用量30%，结合级联去离子水冲洗实现颗粒数从初始10⁵颗/cm²降至<10颗/cm²。前道工序作为微芯片制造的核心环节，正经历着从工艺精度到智能化控制的全面革新。外延技术方面，分子束外延（MBE）与金属有机化学气相沉积（MOCVD）在砷化镓、氮化镓等化合物半导体领域持续突破，实现原子级层厚控制与界面缺陷密度降低，如台积电3纳米制程采用外延生长的高迁移率通道材料，使晶体管开关速度提升15%，功耗降低30%。氧化工艺中，干氧氧化与湿氧氧化的协同优化成为主流，通过精准控制炉内温度梯度与气体流量，实现SiO₂薄膜厚度均匀性优于±0.1纳米，同时采用原子层氧化（ALO）技术，在5纳米以下节点实现栅氧化层超薄化与漏电流抑制。光刻技术正迎来极紫外光刻（EUV）的全面普及与多重曝光技术的突破。ASML的High-NA EUV光刻机通过0.55数值孔径镜头，实现8纳米线宽的精准曝光，配合AI驱动的光刻胶曝光剂量优化算法，将套刻精度提升至0.8纳米以下。负性光刻胶（DUV-N）与正性光刻胶（EUV-P）的协同使用，结合自对准多重曝光（SAQP）技术，在3纳米节点实现单次曝光分辨率突破10纳米。光刻室黄光照明系统升级为智能调光系统，通过实时监测环境光波动并自动补偿，确保光刻胶曝光稳定性。刻蚀工艺向高选择性与各向异性方向演进。反应离子刻蚀（RIE）采用脉冲式等离子体源与实时终点检测系统，实现硅、氧化硅、金属层的高选择性刻蚀，选择性比值超过100:1。原子层刻蚀（ALE）通过交替的表面反应与真空抽吸步骤，实现单层原子去除精度，在7纳米以下节点用于栅极侧墙的精准成型。湿法刻蚀则开发出环保型刻蚀剂，如柠檬酸基溶液替代传统HF酸，减少废液处理成本与环境污染。掺杂技术中，离子注入机采用高能量束流与多角度注入技术，实现掺杂剂在硅晶格中的精准定位与浓度分布控制。扩散工艺结合菲克定律与有限元模拟，优化炉内温度场与气体浓度分布，实现掺杂剂在三维结构中的均匀扩散。先进制程中，等离子体掺杂（PIII）技术通过高能等离子体轰击实现超浅结形成，结深控制在5纳米以下，满足FinFET与GAA晶体管的性能要求。薄膜沉积技术向高精度与多功能方向发展。原子层沉积（ALD）通过自限制表面反应实现单原子层沉积，在7纳米节点用于高介电常数栅介质层的制备。化学气相沉积（CVD）采用等离子体增强（PECVD）与金属有机（MOCVD）技术，实现氮化硅、氧化铝等薄膜的低温沉积与应力控制。电化学沉积（ECD）在铜互连工艺中引入超填充添加剂，实现通孔与沟槽的无空洞填充，电阻率降低至1.7μΩ·cm。化学机械平坦化（CMP）技术通过智能抛光垫调节与实时终点检测，实现纳米级表面平坦度与缺陷控制。3M公司开发的智能抛光垫采用嵌入式传感器阵列，实时监测抛光压力与温度分布，动态调整抛光参数，将表面粗糙度控制在0.1纳米以下。AI驱动的CMP工艺优化系统通过大数据分析，预测抛光垫磨损与浆料消耗，实现工艺参数的动态调整与成本优化。前道工序的重复性与可靠性通过智能制造系统实现质的飞跃。数字孪生技术构建晶圆厂全流程虚拟模型，结合边缘计算与5G通信，实现工艺参数的实时反馈与闭环控制。后道工序作为微芯片制造的收官阶段，正朝着高精度、高可靠性及绿色制造方向持续演进，其核心在于通过精密测试、高效封装与智能检测确保芯片最终性能与长期稳定性。
研磨减薄与划片技术正突破传统物理极限。晶圆背面研磨采用自适应压力控制系统，结合在线厚度监测传感器，实现从500微米至50微米的超薄晶圆减薄，表面粗糙度控制在0.1微米以下，同时通过保护带张力智能调节技术防止器件层龟裂。划片工艺向高精度激光切割与隐形切割（Stealth Dicing）方向发展，激光切割利用皮秒/飞秒激光实现亚微米级切割精度，隐形切割则通过激光内部改质层形成技术，实现无粉尘、低热影响的芯片分离，适用于超薄晶圆与敏感器件的划片需求。引线键合技术正从传统金线向铜线、银合金线及复合材料线演进，结合超声波-热压复合键合技术，实现更细线径（15微米以下）、更高键合强度与更低电阻的互连效果。球焊技术通过精密运动控制系统与实时键合质量监测，确保每个键合点的球径、高度及剪切力符合严苛标准。倒装芯片键合（Flip Chip Bonding）与微凸点（Micro Bump）技术则通过电镀或印刷方式形成铜柱凸点，结合非导电胶或各向异性导电胶实现芯片与基板的高密度互连，满足先进封装对I/O密度与信号完整性的需求。封装技术正朝着三维集成、系统级封装（SiP）与晶圆级封装（WLP）方向突破。扇出型晶圆级封装（FOWLP）通过重布线层（RDL）在晶圆级实现芯片I/O的重新分布，结合模塑封装形成超薄、高密度封装体，适用于移动设备与高性能计算芯片。3D封装技术通过硅通孔（TSV）实现芯片堆叠互连，结合混合键合（Hybrid Bonding）技术实现亚微米级键合精度，推动内存立方体、传感器阵列等异构集成应用。环保封装材料方面，生物基环氧树脂、无铅焊料及可降解模塑化合物逐步替代传统含卤素材料，减少废料处理成本与环境污染。最终测试环节采用多工位并行测试系统，结合大数据分析与机器学习算法，实现芯片功能、功耗、热特性及可靠性的全参数快速测试。自动光学检测（AOI）与X射线检测技术则用于封装缺陷识别，如焊球空洞、引线偏移及分层缺陷，检测分辨率提升至亚微米级。测试数据通过区块链技术实现全生命周期追溯，确保芯片质量可追溯性与防伪验证。
