电子封装技术是伴随着电路、器件及元器件的产生而发展起来的配套技术体系。根据所用封装材料的不同，主要可分为塑料封装、陶瓷封装和金属封装三大类。其中，陶瓷封装和金属封装因其工艺复杂、成本较高，多用于对气密性有严格要求的航空航天等高端领域；而塑料封装则以其成本低廉、工艺简便、适于规模化生产的突出优势，展现出强大的生命力。自问世以来，塑料封装发展迅速，在全球集成电路市场中的占比已超过95%，成为绝对主流。

    在消费电子领域，塑料封装几乎占据全部市场；在工业类电路中，其应用比例也极高，且封装形式最为多样。从早期的晶体管外形（TO）封装，到后来的双列直插式封装（DIP），再到表面贴装时代的小外形封装（SOP）、四面扁平封装（QFP）、带引线的塑料芯片载体（PLCC）、球栅阵列封装（BGA）以及芯片尺寸封装（CSP）等，其封装形态不断演进。其中，小外形封装是目前表面贴装技术中最常见的封装形式，广泛应用于各类集成电路。该技术由飞利浦公司于1968-1969年研发成功，随后衍生出小型引脚封装、薄型SOP、甚小外形封装、缩小型SOP、薄缩小型SOP、小外形晶体管、小外形集成电路等多种变体。由于这类封装在芯片四周布设了众多引脚，具有封装操作简便、可靠性较高等优点，至今仍是主流封装方式之一。

   环氧塑封料是一种由树脂基体、填料系统和功能添加剂通过精密复配而成的多组分复合材料，其各组分协同作用，共同决定了最终封装体的工艺性、可靠性与长期稳定性。

1. 树脂基体

   树脂基体是塑封料的连续相，负责赋予材料基本的粘接性、机械强度和化学稳定性。

• 环氧树脂类型：

• 邻甲酚醛环氧树脂：目前应用最广泛的主流树脂。其分子结构规整，固化后交联密度高，赋予材料较高的玻璃化转变温度、优良的耐湿性、耐化学性和介电性能，综合性能平衡。

• 联苯型环氧树脂：分子结构中含联苯基团，具有更低的熔融粘度（优异的流动性）和更高的耐热性，有助于实现薄型封装和低吸湿，但成本相对较高。

• 多官能团环氧树脂：每个分子含有三个或以上环氧基团，固化后可形成极高交联密度的三维网络。其特点是具有极高的玻璃化转变温度和优异的耐热性，但脆性可能增加，常与其他树脂复配使用以兼顾性能。

• 固化体系：

• 固化剂：主要包括酚醛树脂、酸酐和胺类。酚醛树脂体系最为常见，与环氧树脂反应形成的网络结构稳定，耐热耐湿性好；酸酐体系固化收缩率低，内应力小，电性能优异；胺类固化速度快，但耐热性相对较差。

• 促进剂：如咪唑类、磷鎓盐等，用于降低固化反应活化能，精确调控固化反应的起始温度与速度，从而匹配转移成型工艺的预热、充模、固化等不同阶段的温度-时间要求，是实现良好工艺窗口的关键。

2. 填料系统

   填料是塑封料中占比最高的组分（通常质量分数>80%），其主要作用是调节材料物理性能并降低成本。

• 类型与核心作用：

• 熔融球形二氧化硅是绝对主导的填料。其高硬度、高热稳定性、低热膨胀系数的特点，能有效降低复合材料的热膨胀系数，提高弹性模量和热导率，同时大幅降低材料成本。为改善亲水性的二氧化硅与疏水性的环氧树脂的界面结合，必须使用硅烷偶联剂对其进行表面处理，以增强界面粘接力，防止水分侵入，提升可靠性。

• 性能的精细调控：

• 粒度分布：采用双峰或宽粒度分布的填料搭配，可实现更高的填充密度，在保证流动性的同时，最大限度地降低CTE和收缩率。

• 形貌：球形填料有利于提高体系的流动性，降低粘度，减少对金线的冲丝损伤。

• 含量：填料含量是调节CTE、模量、导热性和流动性的最直接杠杆。高填充量是获得低CTE的必要条件，但会牺牲流动性并可能增加脆性。

3. 功能添加剂

   功能添加剂种类繁多，用量虽少，但对解决特定问题、提升综合性能至关重要。

• 应力吸收剂：通常为核壳结构的有机硅或丙烯酸酯橡胶粒子。这些弹性粒子分散在脆性的环氧树脂网络中，能够通过变形吸收和分散由CTE失配、固化收缩产生的内应力，有效防止芯片开裂、钝化层损伤和界面分层，尤其对大芯片封装至关重要。

• 阻燃剂：为满足环保法规，已全面转向无卤阻燃体系。

• 磷系阻燃剂：在气相和凝聚相同时发挥阻燃作用，效率高，但对湿热可靠性可能有影响。

• 氮系阻燃剂：如三聚氰胺衍生物，与磷系有协同效应。

• 金属氢氧化物：如氢氧化铝、氢氧化镁，通过分解吸热和释放水汽阻燃，环保无毒，但添加量大，会严重影响流动性、CTE和可靠性，在精密电子封装中应用受限。

• 其他添加剂：

• 着色剂：碳黑等，用于产品标识和光屏蔽。

• 离子捕获剂：能化学键合或吸附游离的钠、氯等有害离子，提升器件的电化学迁移可靠性。

• 脱模剂：硬脂酸盐、特种蜡等，帮助成型后产品从模腔中顺利脱出。

• 粘度调节剂：气相二氧化硅等，用于调节膏体的触变性，防止在运输和储存过程中填料沉降。

1. SOP封装外观与质量要求

    SOP系列封装（包括SOJ、TSOP、VSOP、SSOP、TSSOP、SOT等）对环氧塑封料的成型外观与工艺质量有明确且严格的要求，主要涵盖以下几个方面：

• 外观完整性：成型后封装体表面应光滑平整，无流痕、填充不良、气孔、麻点等缺陷，且封装体本身无开裂现象。这些是保证产品机械强度和长期可靠性的基础。

• 冲丝控制：在转移成型过程中，塑封料流动产生的压力可能导致金线发生偏移或变形（即“冲丝”）。对于线径较细、线弧较长、存在跨线设计、模具排数多或框架较宽的产品，需精确控制塑封料的流动性与固化特性，将冲丝比例严格控制在工艺允许范围内，以确保芯片互连的电气连通性与机械可靠性。

• 溢胶量管控：成型后从模腔中溢出的胶料（溢胶）需控制在合理范围。溢胶过量可能引发多重问题：

1. 后工序污染：在后续电镀工序中，若残胶清除不彻底，可能导致引脚镀锡不完整、出现漏铜，影响焊接性与耐腐蚀性。

2. 模具维护与效率：生产过程中，过量的溢胶容易在模具排气槽等处堆积残留，若不及时清理，会堵塞排气通道，导致后续产品出现填充不良，并降低连续成型的生产效率与稳定性。

• 印字清晰度：成型并完成激光打标后，产品表面的标识（如型号、批号）必须清晰、锐利，具有良好对比度。这便于自动光学检测设备准确识别与读取，是实现高效生产追溯与质量管控的关键环节。

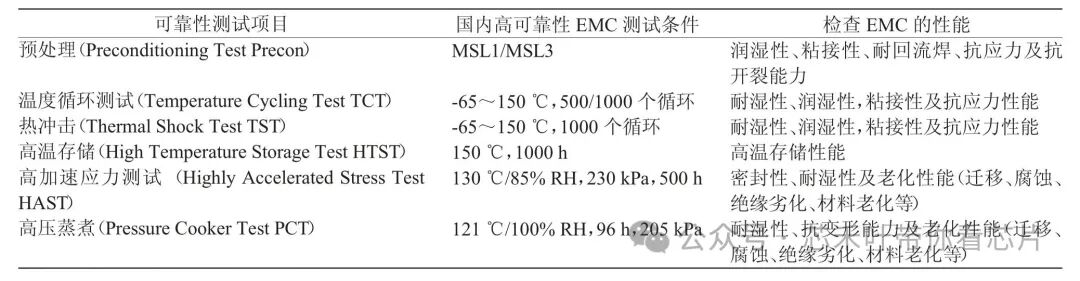

2.SOP 封装可靠性要求

1.优化填料系统设计与处理

填料是调控CTE、模量、吸湿性及流动性的关键：

• 组分与粒度设计：根据封装体的尺寸与结构复杂度，设计填料的最大粒径与粒度分布，确保在窄间隙内的充分填充，同时获得适宜的流动状态与粘度。

• 功能调控：通过调节填料的种类与含量（主要是熔融二氧化硅），可有效降低材料的热膨胀系数，使之与芯片、框架等内部材料匹配，减少热失配应力；同时，高填充量也是降低材料吸湿率的有效途径。

• 表面处理：选用经硅烷偶联剂等表面处理的活性硅微粉，或采用预水解的偶联剂，以增强填料与树脂基体的界面结合，提升材料的分散均匀性、流动性与最终力学性能。

2.引入应力吸收技术

  为缓解因CTE失配引发的内应力损伤，需采取主动的应力管理策略：

• 必要性：芯片、钝化层、粘接胶、引线框架与EMC之间巨大的CTE差异，是导致封装开裂、钝化层损伤、金属布线滑移等失效的根本原因之一。

• 解决方案：在优化树脂与填料的基础上，添加应力吸收剂是降低封装体整体应力的有效手段。通过加入纳米核壳橡胶粒子、封端丁腈橡胶、嵌段共聚物等弹性体，可降低塑封料的弹性模量，使其能够通过形变吸收和分散应力。其添加量与分散均匀性需根据具体封装结构进行精确优化。

3.优选环氧树脂体系

   根据产品可靠性等级，选择匹配的树脂基体：

• 高可靠性产品：优先选用MAR、DCPD、XYLOK、联苯型等具有低黏度、低吸湿性、优异柔韧性的树脂体系。这些树脂可显著提升塑封料与金属框架的界面粘接力，降低整体吸水率，从而有效缓解吸湿后回流焊过程产生的“爆米花”效应与界面应力。

• 成本敏感型产品：可选用性能均衡、成本更优的邻甲酚醛环氧树脂体系，或将其与高性能树脂复配，在控制成本的同时保障基本的模塑工艺性与可靠性。

4.其他综合优化策略

• 低离子杂质控制：严格选用高纯度原材料，并添加离子捕获剂，以降低材料中可水解的氯离子、钠离子等杂质含量，提升器件的电化学迁移可靠性。

• 阻燃体系环保化：采用高效无卤阻燃剂，在满足UL-94 V-0阻燃等级的同时，避免溴、锑等传统阻燃元素对环境与可靠性的潜在危害。

• 固化动力学优化：通过促进剂与固化剂的复配，精细调控固化反应的起始温度与速度，使之完美匹配转移成型工艺的温度-时间曲线，从而获得更优的流动前沿、更低的成型应力及更高的生产效率。
