退火工艺（Thermal Annealing）是半导体制造中的一个关键步骤，它通过在高温下处理硅片来改善材料的电学和机械性能。退火的主要目的是修复晶格损伤、激活掺杂剂、改变薄膜特性以及形成金属硅化物。随着半导体技术的不断发展，特别是特征尺寸的持续减小，对退火工艺的要求也越来越高。本文将深入探讨退火工艺的基本原理、关键参数、不同类型及其在现代半导体制造中的应用。

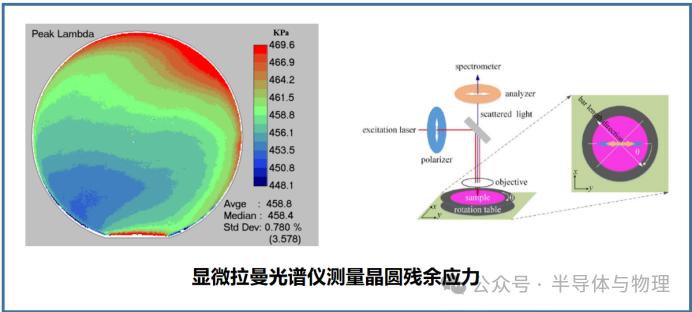

• 离子注入：在离子注入过程中，高能离子轰击硅片，导致晶格结构破坏，形成非晶态区域。

• 退火修复：通过高温退火，非晶态区域的原子重新排列，恢复晶格的有序性。这一过程通常需要的温度范围在500°C左右。

2、杂质激活：

• 掺杂剂迁移：退火过程中，注入的杂质原子从晶格间隙迁移到晶格位置，形成有效的掺杂。

• 激活温度：杂质激活通常需要更高的温度，大约950°C。温度越高，杂质的激活率越高，但过高的温度会导致杂质过度扩散，影响器件性能。

3、薄膜改性：

• 致密化：退火可以使疏松的薄膜变得致密，改变其在干法刻蚀或湿法刻蚀时的速率。

• 高k栅介质：在高k栅介质生长后进行退火（Post Deposition Annealing, PDA），可以改善介质的特性，降低栅泄漏电流并提高介电常数。

4、金属硅化物形成：

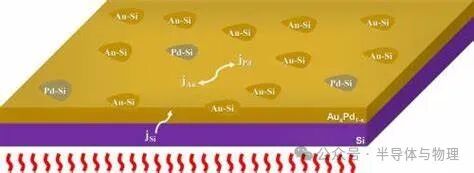

• 合金相：金属薄膜（如钴、镍、钛）与硅反应形成合金，退火过程中不同的温度条件会导致不同的合金相形成。

• 优化性能：通过控制退火温度和时间，可以形成接触电阻和本体电阻均较低的合金相。

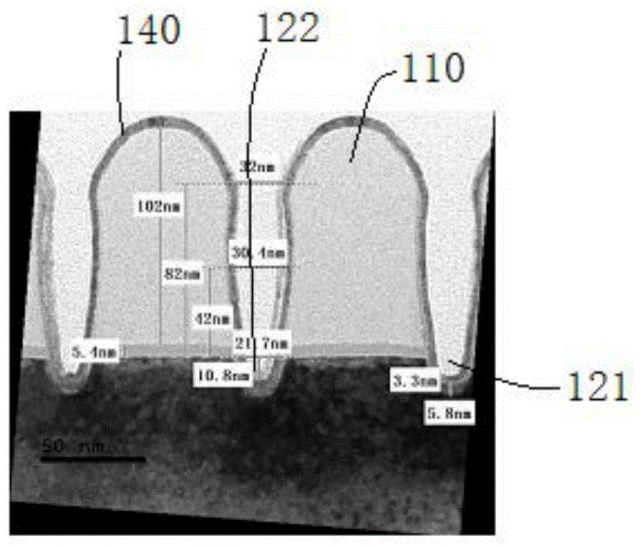

1、温度：

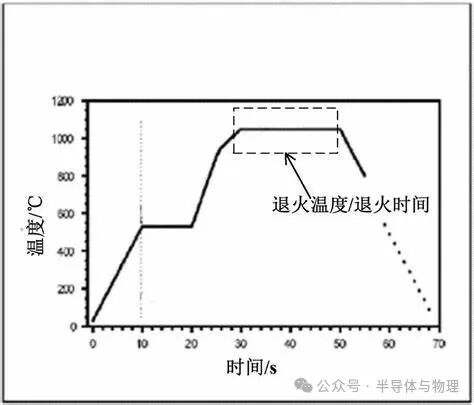

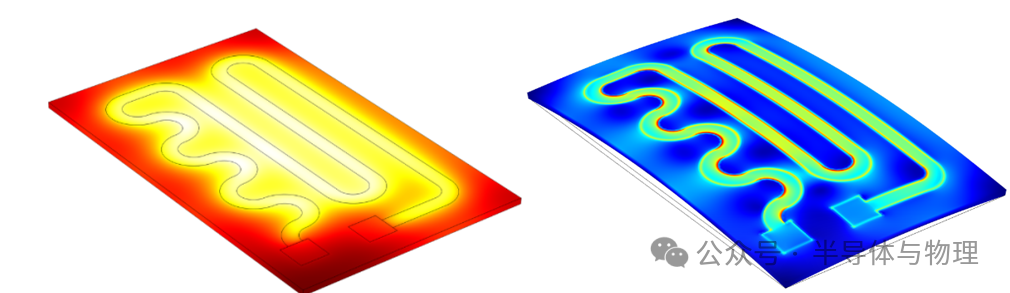

• 温度是退火工艺中最关键的参数之一。不同的退火目的需要不同的温度范围。例如，晶格损伤修复通常需要500°C左右的温度，而杂质激活则需要950°C左右的温度。

2、时间：

• 退火时间与温度密切相关。时间越长，热预算越高，但过长的时间会导致杂质过度扩散。因此，需要在时间和温度之间找到最佳平衡点。

3、热预算（Thermal Budget）：

• 热预算是指在整个制造过程中累积的热量影响。随着技术节点的缩小，允许的热预算越来越少，需要通过优化退火工艺来减少不必要的杂质扩散。

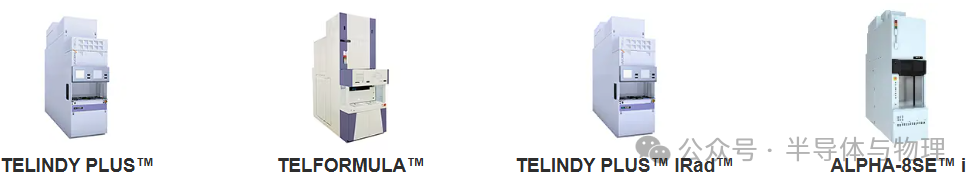

1、高温炉管退火（High-Temperature Furnace Annealing）：

• 特点：传统的退火方法，温度较高（通常超过1000°C），退火时间较长（数小时）。

• 应用：适用于需要高热预算的应用场景，如SOI衬底的制备和深n井的扩散。

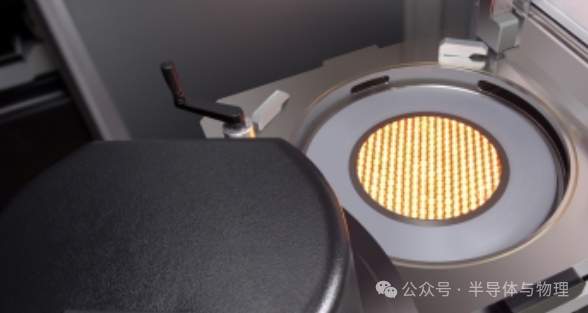

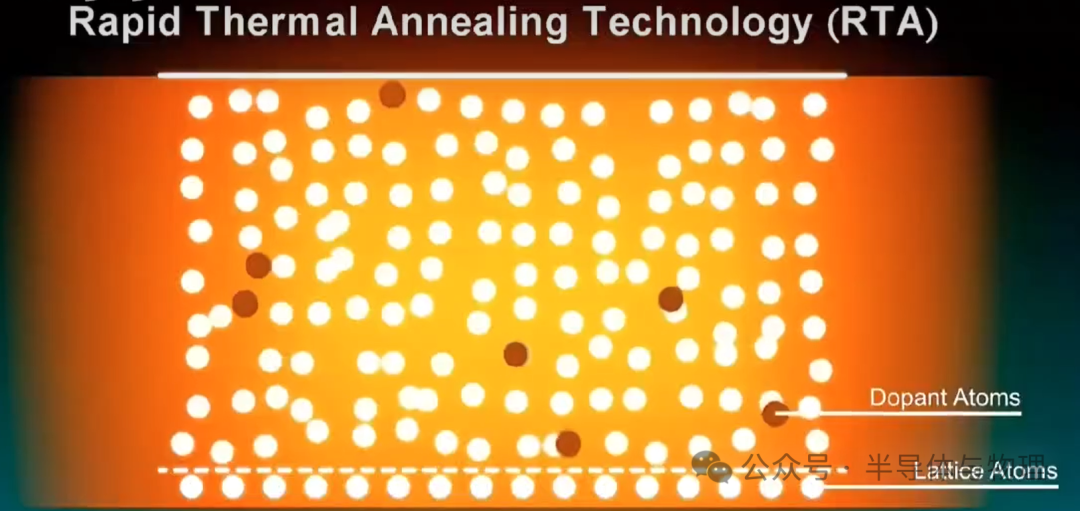

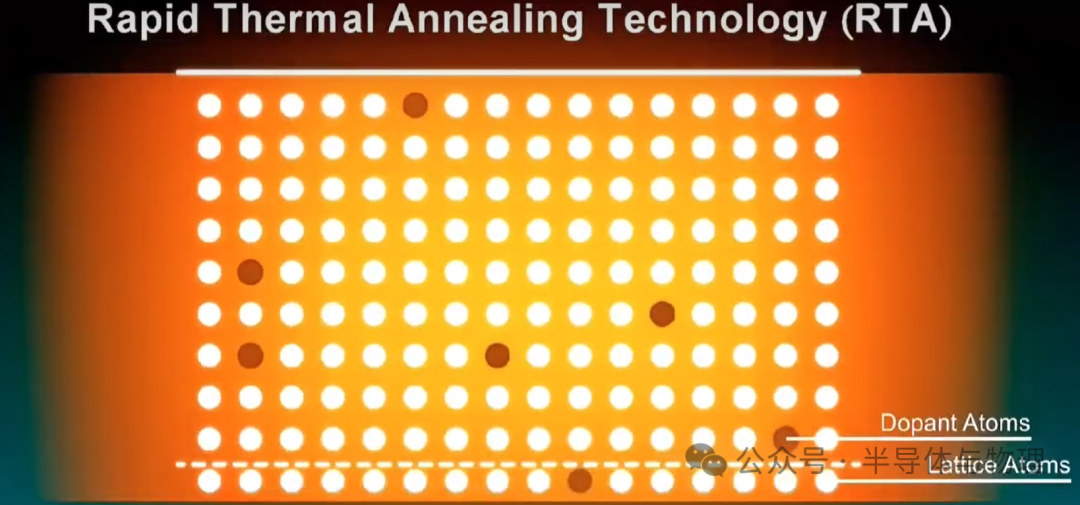

• 特点：利用快速升温和降温的特点，能够在较短时间内完成退火，通常温度在1000°C左右，时间在秒量级。

• 应用：特别适合于超浅结的形成，能够有效减少杂质的过度扩散，是先进节点制造不可或缺的一部分。

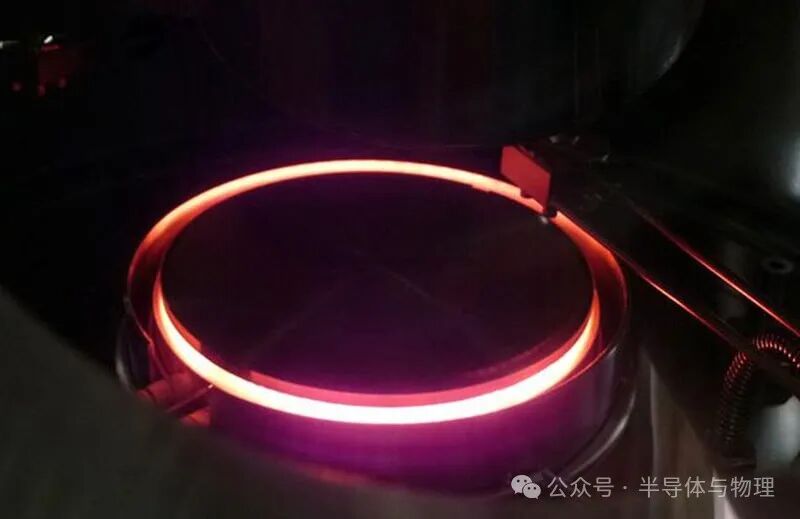

• 特点：使用高强度闪光灯在极短时间内（毫秒量级）加热硅片表面，实现快速退火。

• 应用：适用于20nm以下的线宽的超浅的掺杂激活，能够最小化杂质扩散，同时保持高的杂质激活率。

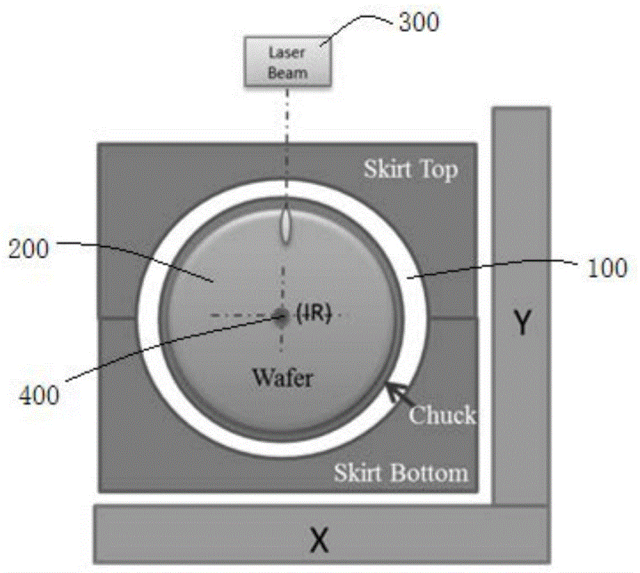

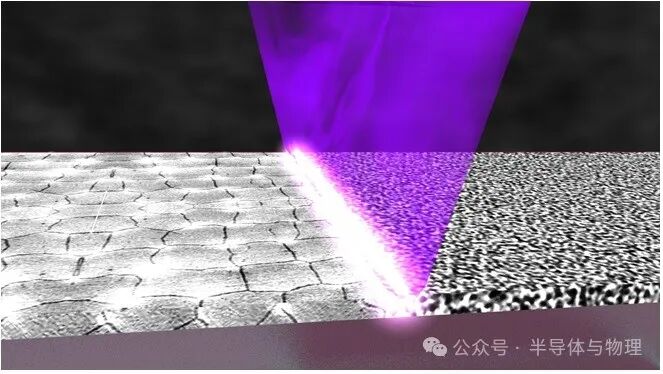

• 特点：使用激光光源在极短的时间内（微秒量级）加热硅片表面，实现局域化和高精度的退火。

• 应用：特别适用于需要高精度控制的先进工艺节点，如FinFET和high-k/金属栅极 (HKMG)器件的制造。

1、超浅结形成：

• 随着技术节点的缩小，超浅结的形成成为关键挑战。RTA和FLA等快速退火技术能够在保持高杂质激活率的同时，最小化杂质扩散，确保器件性能。

2、高k栅介质的改性：

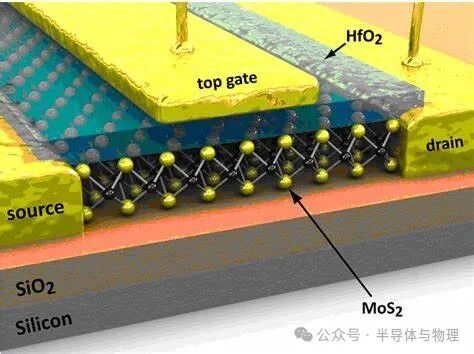

• 在高k栅介质生长后进行PDA，可以显著改善介质的电气性能，降低栅泄漏电流并提高介电常数。这在先进逻辑和存储器件中尤为重要。

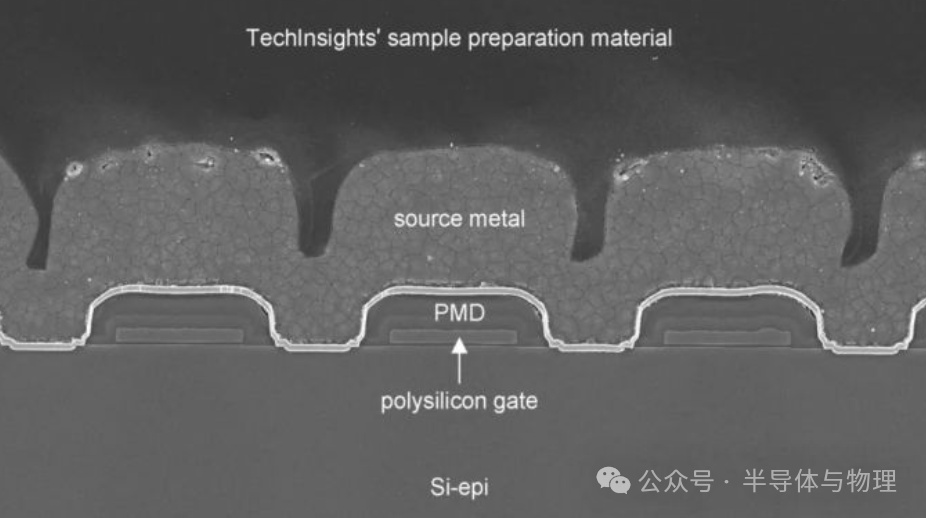

3、金属硅化物的形成：

• 金属硅化物（如CoSi、NiSi）在接触电阻和本体电阻方面的优化对于提高器件性能至关重要。通过精确控制退火条件，可以形成理想的合金相。

4、三维集成技术：

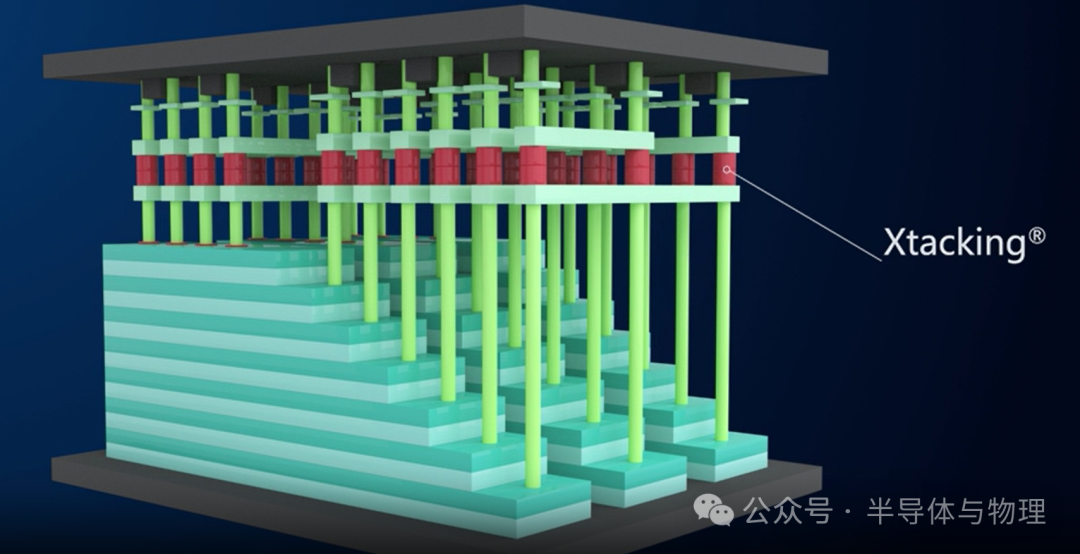

• 在三维集成技术中，如3D NAND和3D DRAM，退火工艺需要在多个层次上进行，确保每一层的性能都达到最佳。快速退火技术在这一过程中发挥着重要作用。

3D NAND

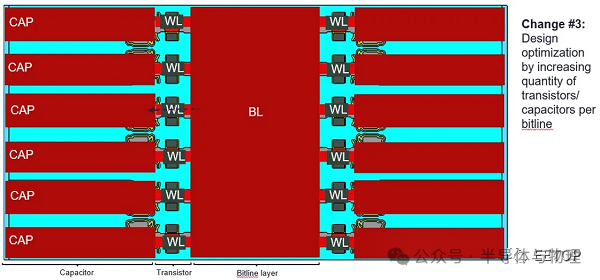

3D DRAM
