芯片表面的关键保护层结构：PI 层、钝化层（Passivation）、焊盘（Pad）、密封环（Seal Ring）。整条逻辑链非常清晰：

PI / Passivation → 负责芯片表面整体防护

Pad → 负责芯片与外部的电气连接

Seal Ring → 负责芯片边缘可靠性隔离防护

那么，Seal Ring 再往外、芯片最最边缘的区域是什么？

就是经常被所有人忽略的：Scribe Line（切割道/划片道）。

很多人看晶圆版图、看裸片照片时，都会下意识认为：Scribe Line 就是芯片和芯片之间的“空白缝隙”，是专门留给切割机下刀的空地，没有任何技术含量。

但这是典型误区。Scribe Line 从来不是无用空白区，它是整片晶圆工艺监控、对位校准、切割容错的核心承载区，藏着大量决定良率与工艺稳定性的关键结构。

一、什么是 Scribe Line？

Scribe Line 也叫划片道、切割槽、Scribe Street，是晶圆上相邻裸片（Die）之间专门预留的隔离区域。

整片晶圆由成百上千颗芯片阵列排布组成，芯片无法紧密贴合，必须在每颗 Die 四周预留固定宽度的隔离带。后道封测会沿着这条轨道，通过刀片切割或激光划片，将整片晶圆分割为单颗独立芯片。

简单定义：

Die = 功能芯片本体

Scribe Line = 芯片之间的工艺分割与安全缓冲区

二、为什么必须预留 Scribe Line？（核心本质）

很多人以为“切割就是切一刀”，非常简单。但在半导体工艺里，晶圆切割是一个强机械、高风险的暴力工序。

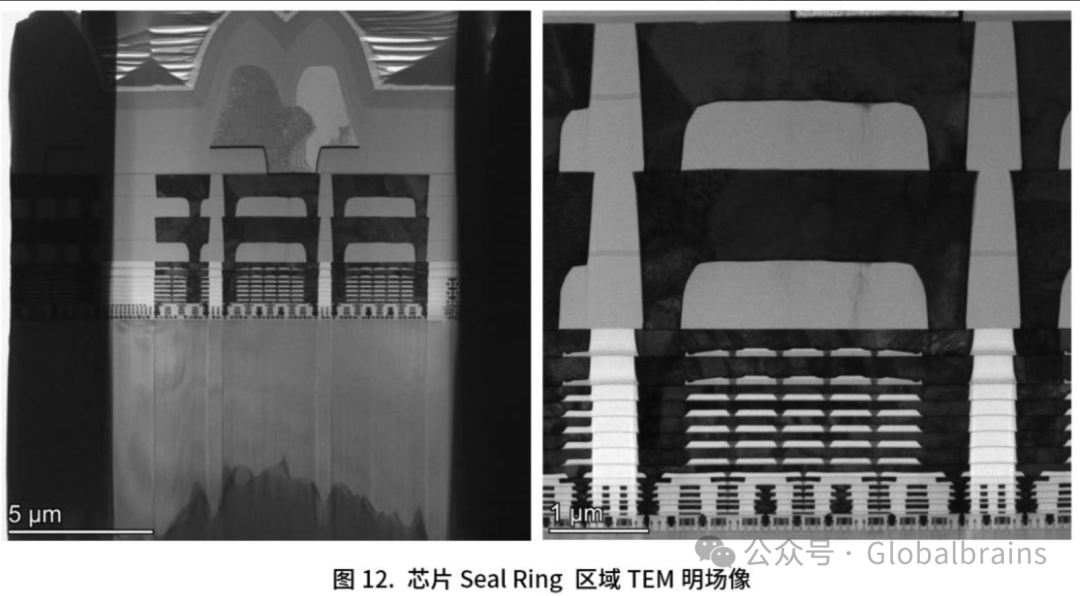

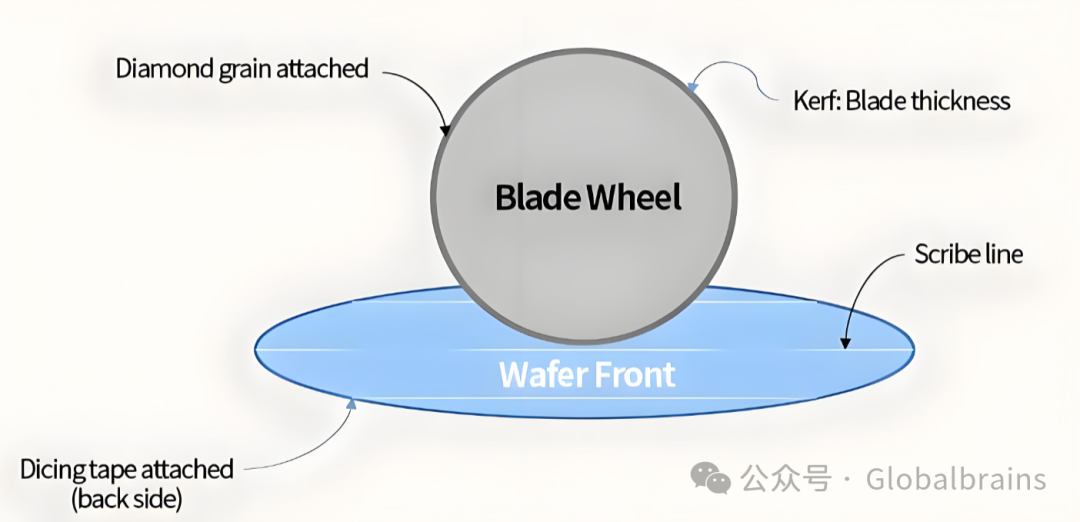

无论是金刚石刀片切割还是激光划片，都会带来一系列边缘风险：

• 晶圆边缘崩边、硅基底微裂纹

• 多层介质层剥离、分层起皮

• 切割应力向内扩散

• 金属碎屑、粉尘颗粒污染芯片有效区域

如果没有 Scribe Line，切割边界紧贴芯片有效电路，上述所有缺陷会直接落在功能区，直接导致良率暴跌、可靠性失效、长期失效风险飙升。

所以 Scribe Line 的核心价值非常明确：

把所有切割带来的机械风险、工艺缺陷，全部锁死在芯片外部的隔离带里，不侵入核心电路。

它不是浪费面积，是晶圆制造必须的工艺安全边界。

三、Scribe Line 里到底藏了什么？（最容易被忽略的重点）

Scribe Line 绝对不是空白区域。绝大多数成熟工艺的切割道内，都会系统性放置大量工艺监控、量测、对位、测试结构。

这些结构不参与芯片功能，但决定整片晶圆的工艺稳定性和良率。

常见 Scribe Line 内置结构清单：

• PCM Test Key：工艺参数监控测试键

• 线宽/线距测试结构：监控光刻偏移、蚀刻偏差

• 接触电阻、方块电阻、电容测试结构：监控薄膜与制程电气参数

• Overlay / Alignment Mark：光刻套刻对准标记、对位基准

• 金属密度 Dummy 结构：平衡 CMP 研磨平坦度、避免碟形凹陷

• 工艺缺陷观测图形：供机台视觉识别、工艺抽检观察

简单理解：

芯片内部是给产品功能用的，Scribe Line 是给 Foundry 工艺监控用的。

整条晶圆的光刻精度、蚀刻稳定性、薄膜厚度、金属匹配、套刻偏差，基本都是靠切割道里的结构来监控、量测、复盘。

四、Scribe Line 与 Seal Ring 的层级关系（必懂逻辑）

结合上一篇 Seal Ring 内容，我们可以梳理出芯片从内到外的完整边缘层级：

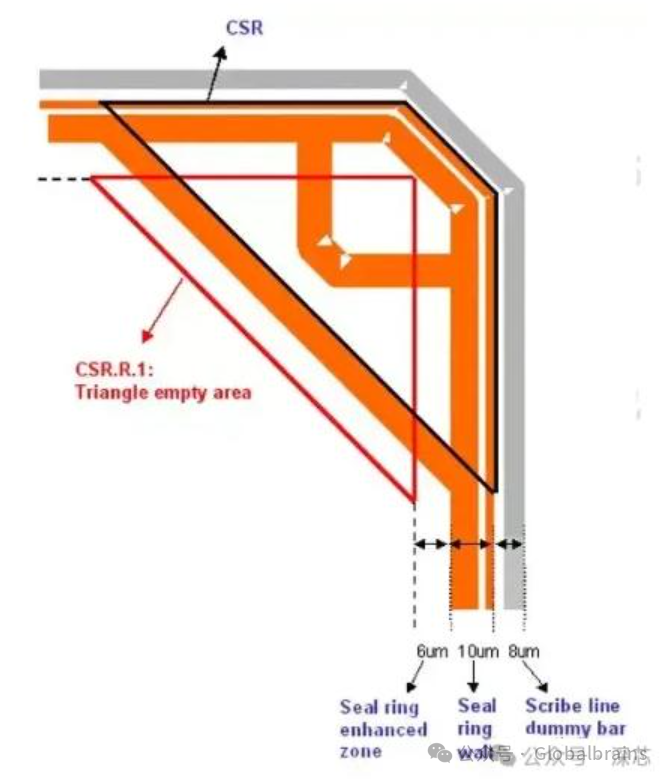

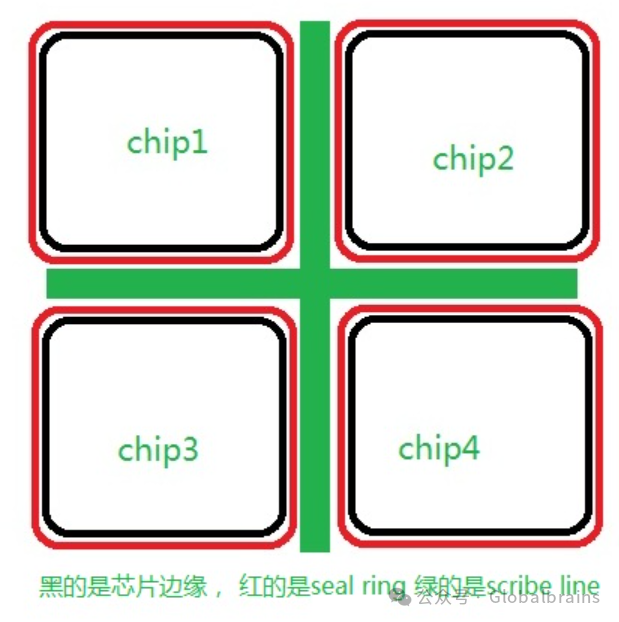

核心电路 Core → I/O 环 Pad Ring → 密封环 Seal Ring → 切割道 Scribe Line

两者分工极其明确、互补性极强：

• Scribe Line（最外层）：风险发生区。直接承受切割应力、崩边、粉尘、裂纹风险。

• Seal Ring（次外层）：风险阻挡墙。阻断裂纹延伸、阻隔水汽离子、阻挡应力向内扩散，保护核心电路。

一句话总结：

Scribe Line 挡得住就挡，挡不住的风险，全部交给 Seal Ring 兜底。

这也是为什么先进工艺、高可靠车规芯片，对 Seal Ring 和切割道间距要求极其严苛的原因。

五、版图设计 & 项目实操的五大关键注意事项

Scribe Line 属于“工艺约束结构”，不属于功能电路，因此极容易被新手误操作、误修改。实际项目中必须严格遵守以下规则：

1. 严禁将功能电路画入切割道

Scribe Line 最终会被完全切掉，任何器件、走线、敏感器件、关键电路一旦进入切割道，都会直接报废，甚至引发裂片、短路异常。

2. 禁止随意删除、移动切割道内的工艺结构

PCM、Test Key、对位 Mark、Dummy 结构看似杂乱无章，却是 Foundry 监控工艺的核心基准。随意删除/挪动，会直接导致：

• 光刻对位异常

• 工艺参数无法量测

• CMP 平坦度失衡

• DRC/DFM 合规性报错

• 整片晶圆流片资格不通过

3. 严格把控 Seal Ring 与 Scribe Line 的间距

间距太近：切割应力极易穿透、引发 Seal Ring 开裂、分层、可靠性失效。

间距太远：无谓浪费 Die 有效面积，降低整片晶圆利用率。

该参数完全由工艺规则和项目规范定义，不允许自定义调整。

4. 兼顾切割道周边的金属密度与 CMP 均匀性

很多人只关注芯片内部 Dummy 填充，忽略切割道边缘区域。边缘金属密度失衡，会造成整片晶圆局部研磨不均、厚度偏差，影响全局工艺一致性。

5. 根据封装与划片工艺匹配边缘规则

刀片切割、激光切割、全透切割、半切开槽，不同工艺对切割道宽度、边缘留白、防护结构要求完全不同；先进封装、车规高可靠产品，对边缘结构的要求会更严苛，绝对不能简单套用通用模板。

六、为什么 Scribe Line 值得重点深究？

在芯片设计中，大家的注意力永远集中在：器件、电路、时序、仿真、DRC、LVS。

但一颗芯片能否顺利量产、顺利封装、稳定交付，不止靠功能电路，更靠大量“非功能性的工艺结构”。

Scribe Line 就是典型代表：

• 不出现在原理图

• 不影响芯片电气性能

• 不参与信号传输

但它直接决定：光刻能否对准、工艺能否监控、晶圆能否安全切割、良率能否保证、长期可靠性是否达标。
